安全内存规格说明

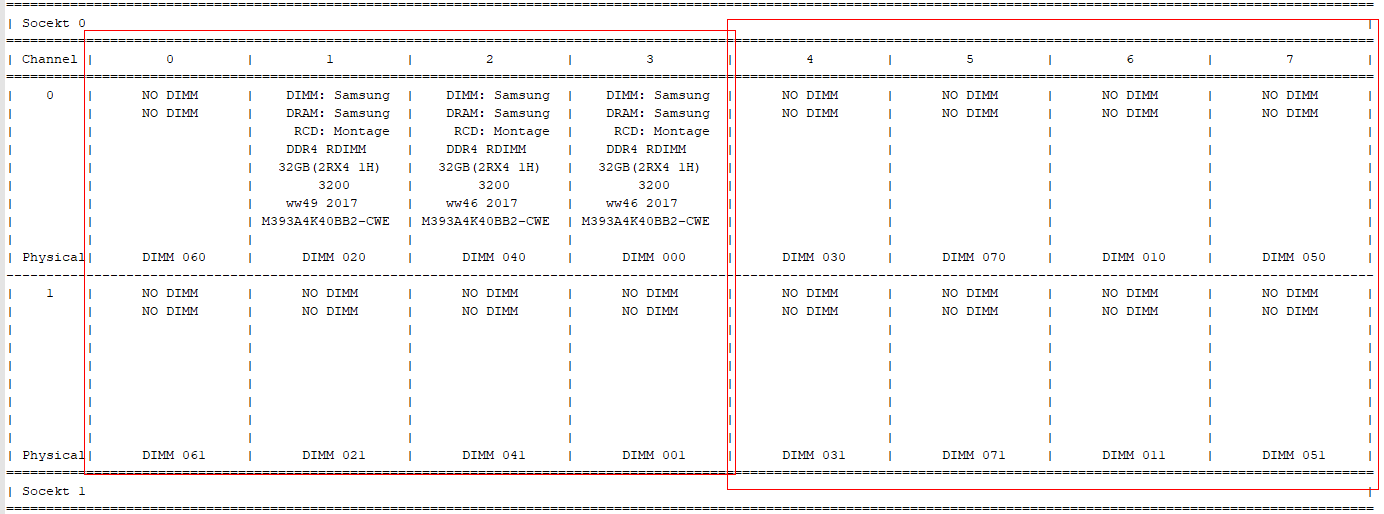

图1 内存卡槽使用情况

图1显示了CPU0的内存卡槽使用情况。鲲鹏服务器具有两个CPU，即图中Socket 0和未在图中显示的Socket 1。一个CPU拥有2个Totem Die，如图中红框标注。

其中每个Die可以插入4个通道共8条内存，默认情况下，Die内存交织开启，Die间内存交织关闭。如需开启Die间内存交织功能，请到BIOS中手动开启。如果开启Die间交织，两个Die使用的内存通道、内存大小需保持一致。

安全内存选择具有如下约束。

1. 安全内存应小于总物理内存大小，需要预留部分内存分配给普通REE侧（BIOS、操作系统应用内存）。
2. 安全内存应小于一个MSD（Memory Space Decoder）窗口大小。
3. 启用3路、6路内存交织，BIOS会申请3段相同大小的安全内存，安全内存应小于MSD窗口的1/3。
4. 鉴于Socket间交织对性能的影响，安全内存只能在单个CPU内存空间内分配。

不同内存插法具有不同的MSD窗口，以一个Die内为例，单条内存大小为32GB，映射关系如表1所示。

在存在多个MSD窗口时，系统优先从小的MSD窗口尝试分配安全内存，无法分配时再从下一个MSD窗口分配。应尽可能避免3路、6路内存交织（存在一定内存浪费），推荐2、4、8路内存插法。

• TEE OS支持最大可配内存为512GB，需要iTrustee版本≥1.6.2（ccos 2.2.0）,BIOS版本需≥7.12。
• 因一个Die只有8个内存插槽，支持512GB需使用64GB内存条，且在一个die内插满8根，在其他Die内配置至少一根64GB。
