OVS组件组网操作

前提条件

已在待部署节点安装Docker组件和Kubernetes组件（kubeadm，kubectl，kubelet）。
已在待部署节点安装OVS组件。
待部署节点可正常拉取Docker镜像。

操作步骤

所有待部署节点启动OVS服务。

本节以默认安装路径“/usr”为例，若用户对于OVS修改了相关配置，命令需要进行对应的修改，请参见《Open vSwitch安装指南》。


             export PATH=$PATH:/usr/share/openvswitch/scripts
ovs-ctl start

启动过程如下图1所示，启动完成后查询OVS虚拟网桥信息显示版本正常。

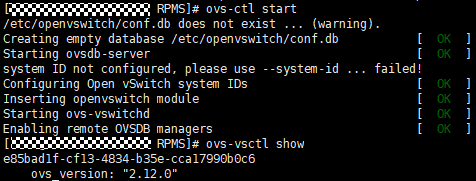

图1 OVS启动过程图

初始化启动Kubernetes主节点。

本节以10.244.0.0/16网段作为网络驱动CIDR并使用默认网关作为网络广播地址为例，若用户需指定其他网段，命令需要进行对应的修改。


             kubeadm init --pod-network-cidr=10.244.0.0/16
mkdir -p $HOME/.kube
cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
chown $(id -u):$(id -g) $HOME/.kube/config

初始化完成后如下图2和图3所示，启动完成后查看Kubernetes集群Pods信息显示正常，Node状态处于NotReady状态，备份好输出中的kubeadm join命令备用，下一步进行网络平面部署。

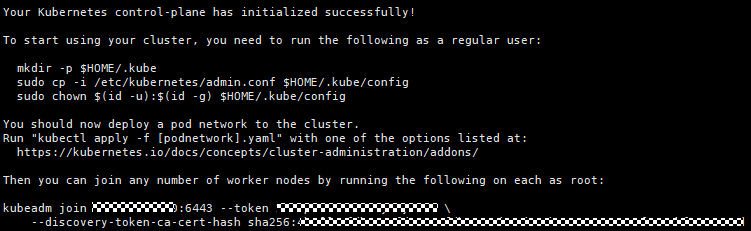

图2 Kubernetes主节点初始化成功图

图3 Kubernetes主节点初始化状态图

编辑k-vswitch（OVS Kubernetes组件）部署yaml文件。
下载并编辑k-vswitch.yaml文件，编辑配置文件中clusterCIDA、serviceCIDA和overlayType字段。

clusterCIDA、serviceCIDA应配置为与实际Kubernetes集群规划的IP地址段相同；overlayType根据用户需求配置，可选择VxLAN或者GRE。

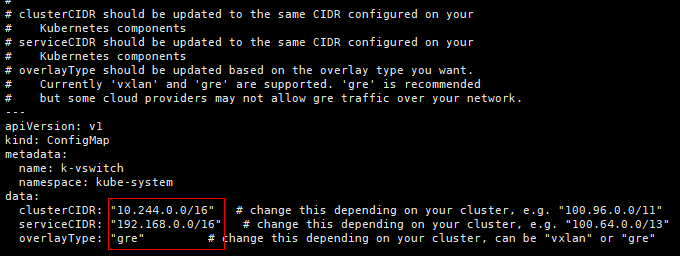

图4 k-vswitch配置文件修改

部署集群网络组件。
使用kubectl部署集群网络组件。
1

kubectl apply -f k-vswitch.yaml

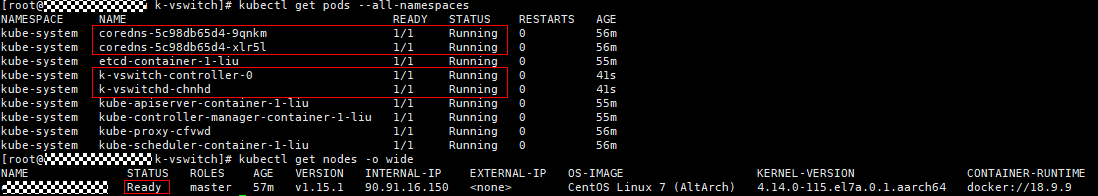

部署完成后如下图5和图6所示，coredns服务已处于Running状态，node状态处于Ready状态。

图5 k-vswitch组件安装图

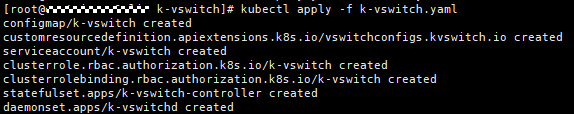

 图6 k-vswitch组件部署完成状态图

集群添加节点。

在Kubernetes其他待部署节点，输入步骤二中备份的kubeadm join命令，将待部署节点添加到Kubernetes集群中。


             kubeadm join <master-ip:port> --token <your-token> \
--discovery-token-ca-cert-hash sha256:<your-sha256-ca>

集群节点添加完毕后，应看到This node has joined the cluster提示，至此OVS组件组网操作步骤完成，如图7所示。

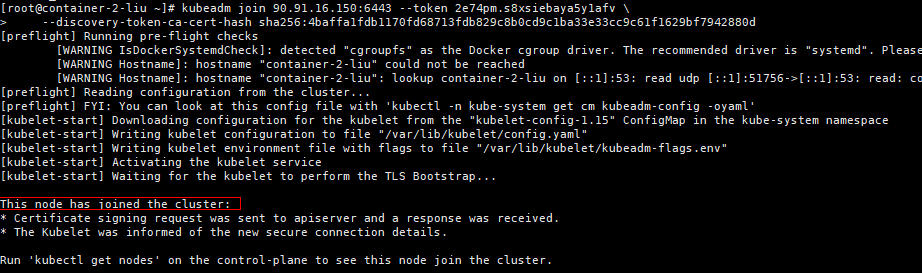

图7 OVS组网添加节点图

网络验证

拷贝下列内容，编辑Nginx部署测试yaml文件，测试节点内部网络与跨节点通信能力。





             apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-arm-deployment
spec:
  selector:
    matchLabels:
      app: arm64v8_nginx
  replicas: 5
  template:
    metadata:
      labels:
        app: arm64v8_nginx
    spec:
      containers:
      - name: nginx
        image: nginx:latest
        ports:
        - containerPort: 80








在命令行使用kubectl命令部署Nginx服务，完成后如图8所示，服务正常运行，且已分配对应的IP地址。
1

kubectl apply -f nginx.yaml

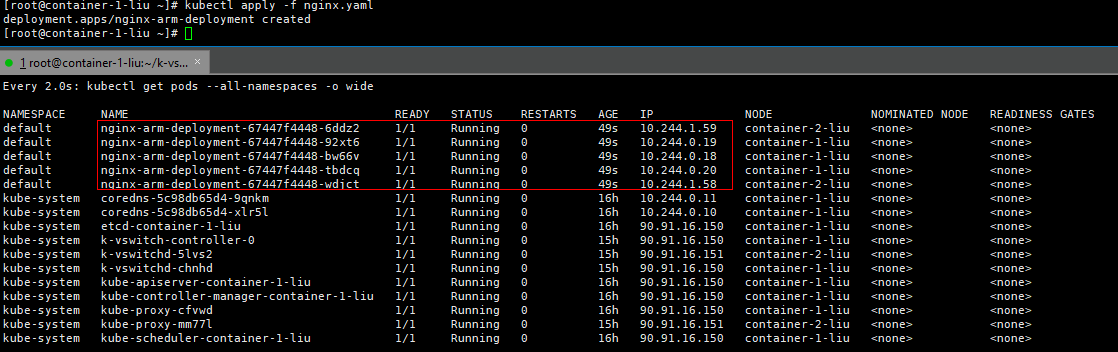

图8 OVS组网业务部署测试图
查看节点路由信息和OVS网桥状态，如图9所示，路由信息显示正常，OVS已在k-vswitch0网桥配置cluster-wide和node-local端口信息，所有服务端口以veth pair形式在网桥上挂载端口。节点内与节点间可正常通过路由和OVS网桥完成互相通信。

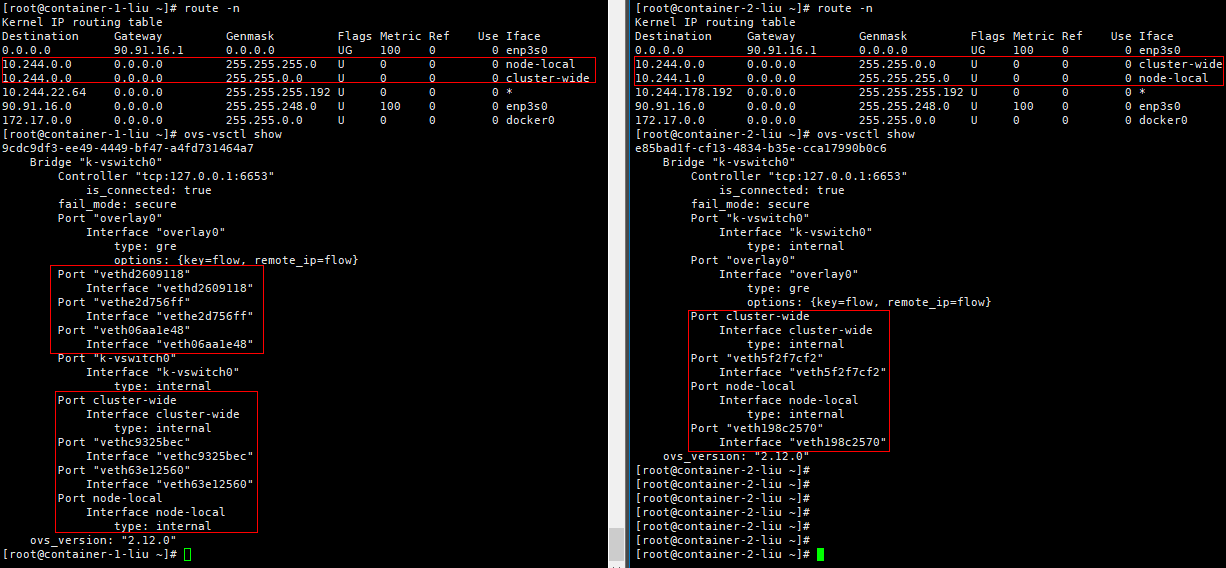

图9 OVS组网节点路由&网桥信息
