1PMD性能测试

用例编号

4.1.1

测试目的

  1. 接收端一个转发核的包率
  2. 接收端一个转发核的带宽

测试组网

参见图1

预置条件

参见搭建测试环境

测试步骤

  1. 启动OVS服务。
    1
    service openvswitch start

  2. 配置启动参数。
    1
    ovs-vsctl --no-wait set Open_vSwitch . other_config:dpdk-init=true other_config:dpdk-socket-mem="4096" other_config:dpdk-lcore-mask="0x3" other_config:pmd-cpu-mask="0x2"

  3. 重启OVS服务。
    1
    service openvswitch restart

  4. 设置虚拟机的队列。
    1
    virsh edit VM1

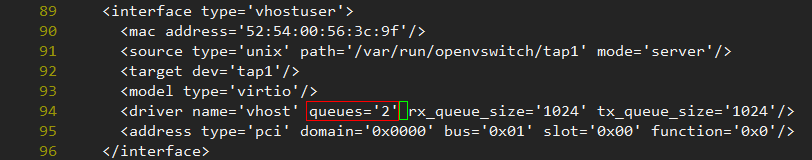

    将下图标识的地方修改为2。

    VM1到VM8逐一修改。

  5. 修改组网脚本。
    1. 修改网口的PCI地址(参见4,配置一次即可)。

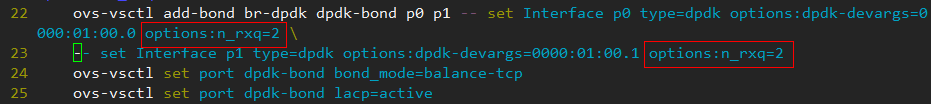

    2. 修改网口的队列数,将下图标识的地址修改成2。

  6. 配置组网。
    1
    2
    sh topology_all.sh setvxlan
    sh topology_all.sh ct

  7. 参见配置发送端主机启动并登录虚拟机。
  8. 验证组网环境。

    发送端任一虚拟机均可ping通接收端所有虚拟机则组网成功,若存在不通情况,请联系华为技术支持人员。

  9. 测试包率。
    1. 接收端虚拟机进入“/home”目录下,执行测试脚本。
      1
      sh run.sh

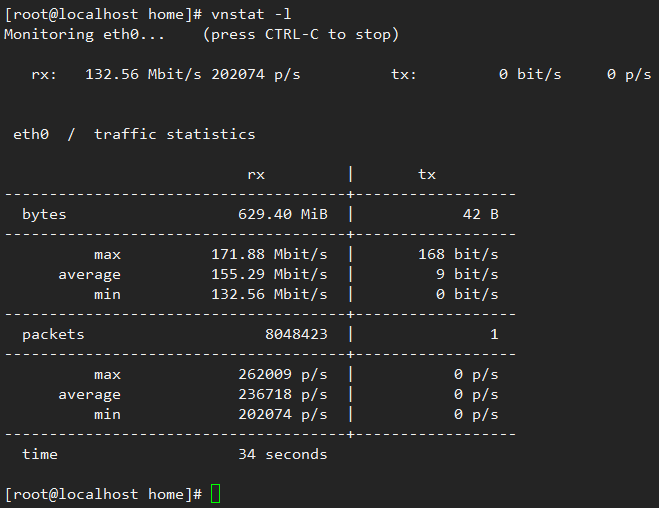

    2. 观察接收端包率(rx所对应的 xxx p/s)。
      1
      vnstat -l


    3. 发送端虚拟机都进入“/home”目录下,在VM1执行脚本。
      1
      sh run_8VM.sh

      说明:

      测试开源OVS+DPDK则请执行脚本run_3_4VM.sh。

      1
      sh run_3_4VM.sh

    4. 观察接收端包率。

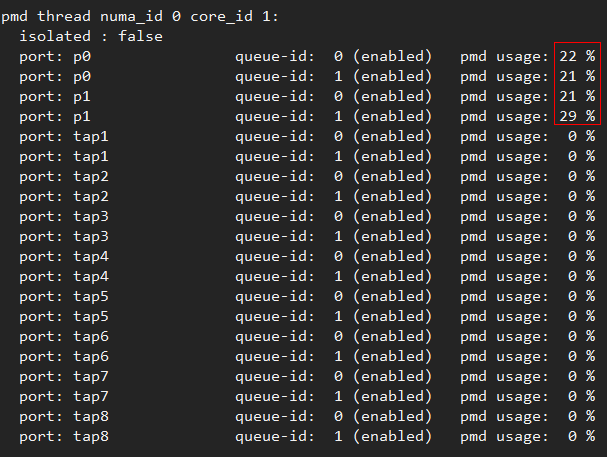

    5. 在接收主机内观察接收端PMD力。
      1
      watch -d -n 1 ovs-appctl dpif-netdev/pmd-rxq-show


      说明:

      如果标记的值加起来接近100%(一般90%以上就可以了,这个值不准确,显示的值大概是几十秒之前的值,用来参考),而且增加发送端压力也不能提升接收端包率,说明接收端PMD达到瓶颈,如果发送端1个虚拟机不够,在用VM2执行同样的命令增加压力,直到所有PMD压力接近100%,1PMD一般一个发送端虚拟机,4PMD3~4个发送端虚拟机。

    6. 查看包率。
      1
      vnstat -l


      此时发送端的虚拟机包率要大于接收端包率。

    7. 接收端按ctrl+c结束统计。

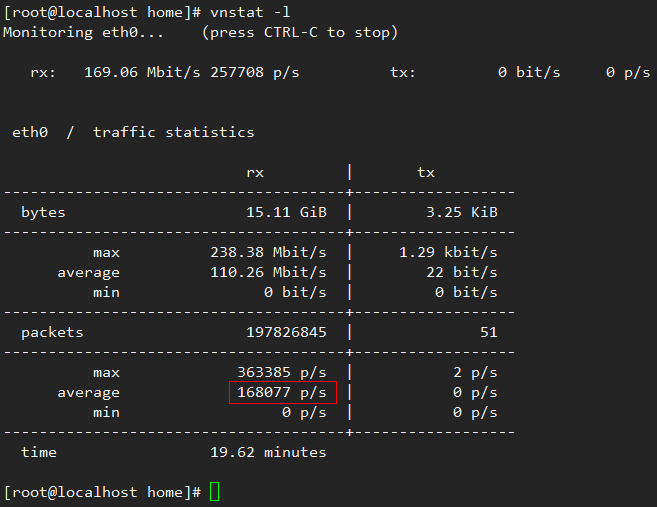

      可以看到平均值小于实际包率,因为统计了一段包率为0的时间段 ,拉低了平均值,需要重新统计。

    8. 重复9.f,再次统计1分钟,取平均值。

    9. 将所有虚拟机的包率加起来,即PMD的包率转发性能。
  10. 测试带宽。
    1. 发送端虚拟机杀掉所有Netperf进程。
      1
      pkill netperf

    2. 接收端保持在测试包率之后的状态不变。
    3. 发送端虚拟机执行带宽测试脚本。
      1
      sh bw_8VM.sh

    4. 接收端观察的指标变成带宽,观察PMD是否达到瓶颈。
      1
      watch -d -n 1 ovs-appctl dpif-netdev/pmd-rxq-show


      发送端和接送段所观察到的带宽是一致的,PMD使用率达到90%及以上即为达到瓶颈。

    5. 达到接收端瓶颈之后,重新统计1分钟平均值。
      1
      vnstat -l


      接收端所有虚拟机带宽相加,即PMD的带宽转发性能。

预期结果

同CPU多次测试结果误差不超过10%

测试结果

软卸载:167.98Wpps ovs+dpdk:100.97Wpps
