单文件扫描模式使用场景

前提条件

以天秤源码优化工具安装路径“/home/tiancheng-x.x.x-Linux-Kunpeng”为例。

单文件扫描分析

对单个源码文件进行扫描并输出分析报告。此处以扫描“/home/demo”下的pairwise_L2sqr.cpp文件中所有源码，分析报告存放至“/home/demo”路径为例，请根据实际情况进行修改。

./tiancheng file -i /home/demo/pairwise_L2sqr.cpp -o /home/demo

• 扫描“/home/demo”下的pairwise_L2sqr.cpp文件，在“/home/demo”下生成HTML向量化检查报告和JSON报告文件。
• 此处扫描以单个源码文件为例，若实际扫描涉及项目中的单个源码文件，需添加“-r”参数指定待分析源码文件所属项目的根目录，避免头文件缺失。

返回信息如下：

Compile database file does not exist or is unreachable.
Analyzing file: /home/demo/pairwise_L2sqr.cpp //提示开始分析pairwise_L2sqr.cpp源文件

[Scan] Target  : /home/demo/pairwise_L2sqr.cpp
[Scan] Mode    : direct scan (source file)
[Scan] Entry   : /home/demo/pairwise_L2sqr.cpp

Start to scan code. //提示开始扫描代码。
  [FilterAnchors] Limiting from 22 to 10 anchors
  [CallDepth] Function 'main': original anchors=22, filtered=10 → disabling interprocedural analysis

Vectorization check task is being executed. Please wait...
Scanning start time: 2026/08/14 09:20:42
For the details information, please check:
Successfully generated vectorization report: /home/demo/Vectorization_Source_20260814_092042_343_8341.html //提示HTML向量化检查报告文件的存放路径。
Successfully generated vectorization optimization result: /home/demo/Vectorization_Optimization_Result_20260814_092042_343_8341.json // 提示JSON报告文件的存放路径。

扫描任务已完成，分析结果已保存到指定的输出目录中。

输出目录中包含两类分析报告，请根据实际需求选择查看：

• JSON报告文件：仅包含已成功优化的可向量化代码片段，适用于快速提取优化结果场景。若提示头文件找不到，请参见使用天秤源码优化工具扫描源码文件提示头文件找不到进行处理。
• HTML报告文件：提供全景视图，详细展示“可向量化”、“潜在向量化”及“不可向量化”三类代码，适用于深入分析优化潜力场景。

查看向量化检查报告

• 查看HTML向量化检查报告文件。

  报告内容包括循环向量化检查报告、函数向量化检查报告和任务信息。



  当启用x86 Intel intrinsics分析功能时报告中才有函数向量化检查报告，不启用时报告中的函数向量化检查报告为空。

  单击“循环向量化检查报告”查看循环检查结果。具体内容如下图所示，报告结果参数说明请参见表1。



  表1 循环向量化检查报告结果参数说明

  参数	说明
  循环向量化统计结果
  总循环数量	源码文件中扫描出的循环总数。
  可向量化数量	源码文件中扫描出的可以进行向量化的循环数量。
  潜在向量化数量	需要进行特殊处理（如函数内联）才有可能向量化的循环数量。
  不可向量化数量	源码文件中扫描出的不可向量化的循环数量。
  分析循环行数	被识别为待优化循环的源码在源码文件中的具体行号位置。
  循环检查结果类别	天秤源码优化工具检查出的循环类别，包括可向量化、潜在向量化和不可向量化三种类别。
  循环变量	在循环中进行循环的变量。
  源码文件存放路径	循环所在源码文件的存放路径。



  在循环检查结果类别中可以筛选出不同类别的循环，默认全选，单击筛选出的任一行可以展开具体的循环分析过程。

  单击“分析循环行数”展开循环分析过程，包括可向量化、潜在向量化、不可向量化三种循环分析过程。循环分析过程参数说明请参见表2。

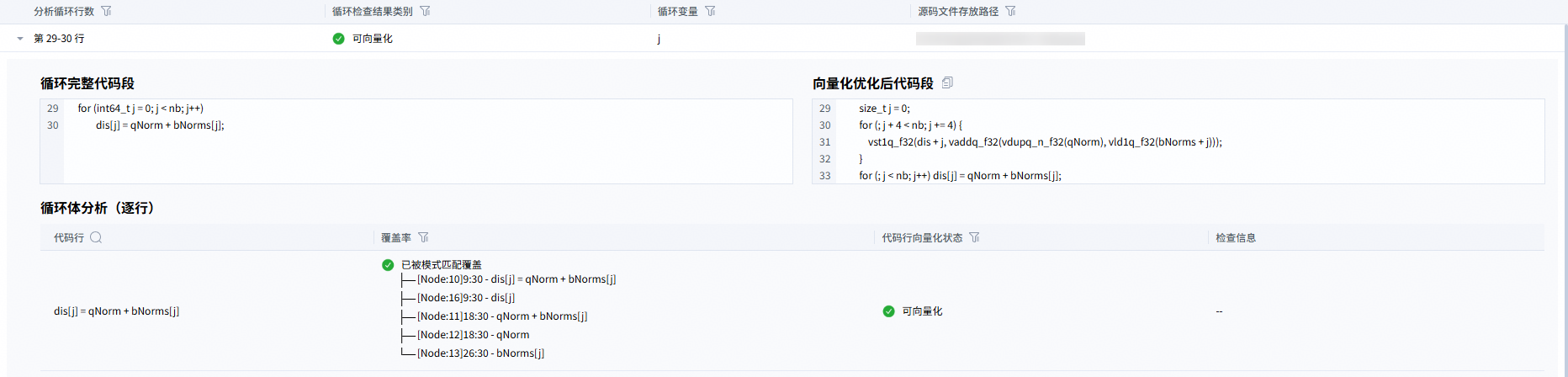

  • 可向量化循环分析过程如下图所示。如示例中所示，将向量化优化后的代码段复制并替换源文件对应位置（第29-30行）的代码，保存修改后的文件即可完成改写。





    天秤源码优化工具对支持改写的模块，直接提供优化后的代码段；对暂未匹配的模块，将在循环体逐行分析中输出向量化检查信息，可根据向量化检查结果进行优化。

  • 潜在向量化循环分析过程如下图所示，根据检查信息可查看源文件对应位置（第96-104行）代码的潜在向量化原因。

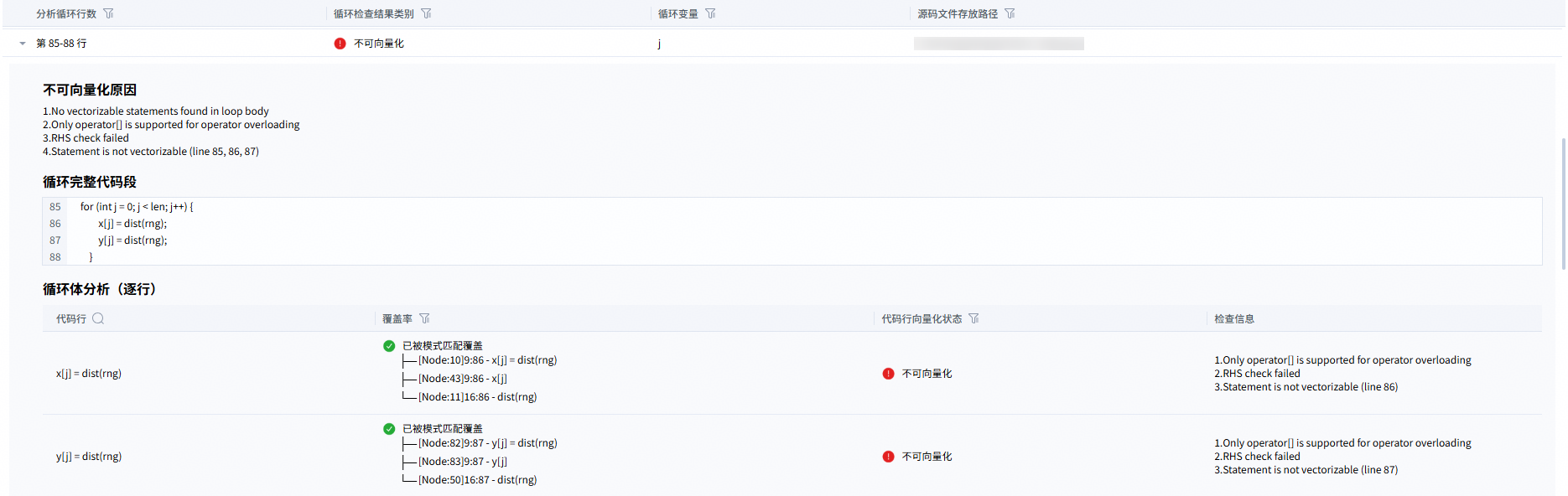

  • 不可向量化循环分析过程如下图所示，根据检查信息可查看源文件对应位置（第85-88行）代码的不可向量化原因。



  表2 循环分析过程参数说明

  循环分析过程	参数	说明
  可向量化分析	循环完整代码段	循环在源码文件中的代码段。
  	向量优化后代码段	天秤源码优化工具对循环进行向量化优化后的代码段。
  潜在向量化分析	循环完整代码段	循环在源码文件中的代码段。
  不可向量化分析	不可向量化原因	天秤源码优化工具将循环判断为不可向量化的原因。
  	循环完整代码段	循环在源码文件中的代码段。
  公有参数	循环体分析（逐行）	天秤源码优化工具对循环进行检查分析的过程。
  	代码行	循环中循环体的代码行。
  	覆盖率	是否被天秤可向量化模式匹配覆盖。
  	代码行向量化状态	循环体单个代码行的向量化状态，包括可向量化、潜在向量化、不可向量化三种类别。
  	检查信息	天秤源码优化工具对代码行的检查分析结果。 说明： 如果代码行向量化状态为可向量化，则不显示检查信息；如果代码行向量化状态为潜在向量化和不可向量化，则显示对应的原因或建议。

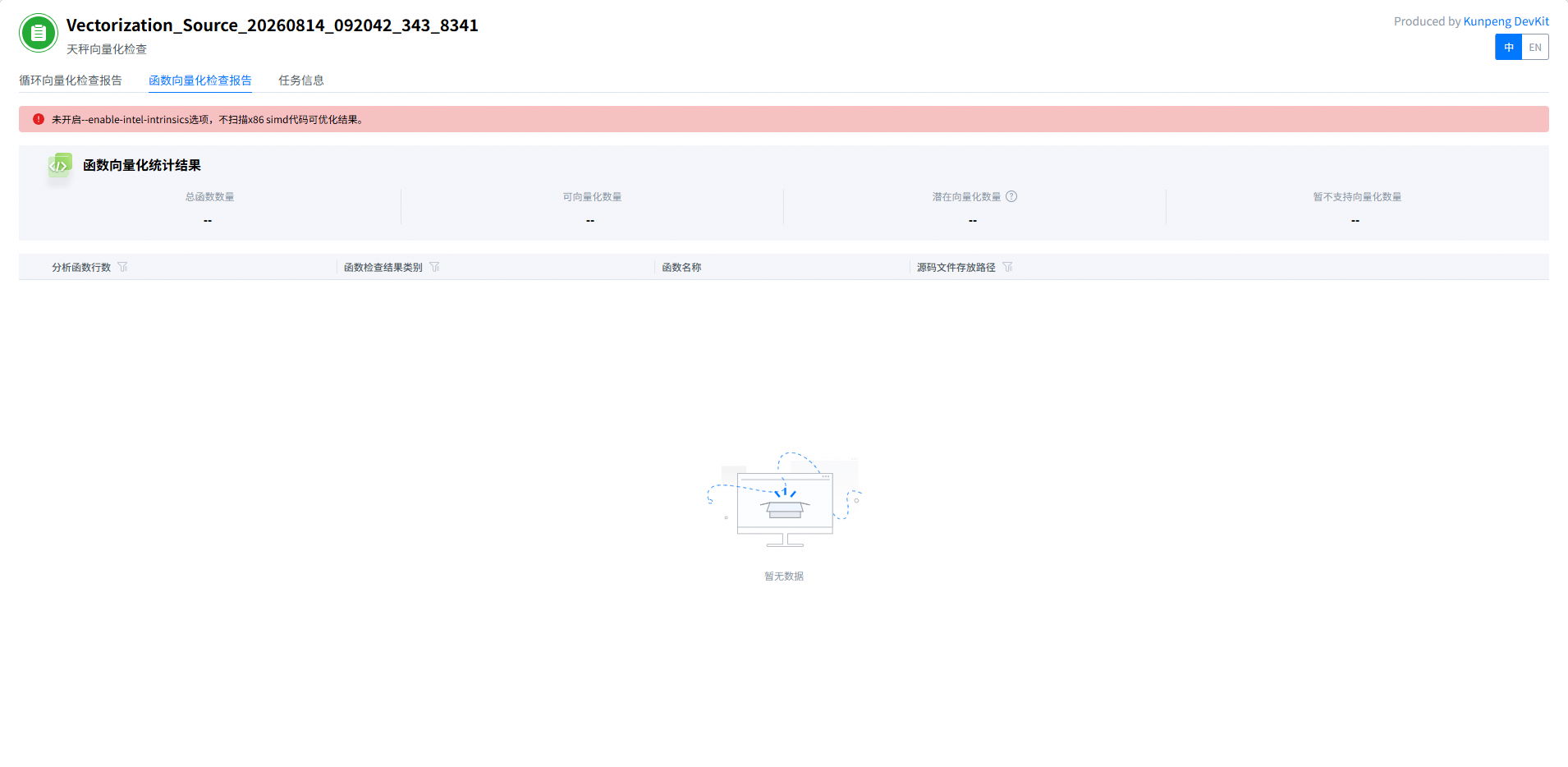

  未开启x86 Intel intrinsics分析功能，函数向量化检查报告内容为空。具体内容如下图所示。

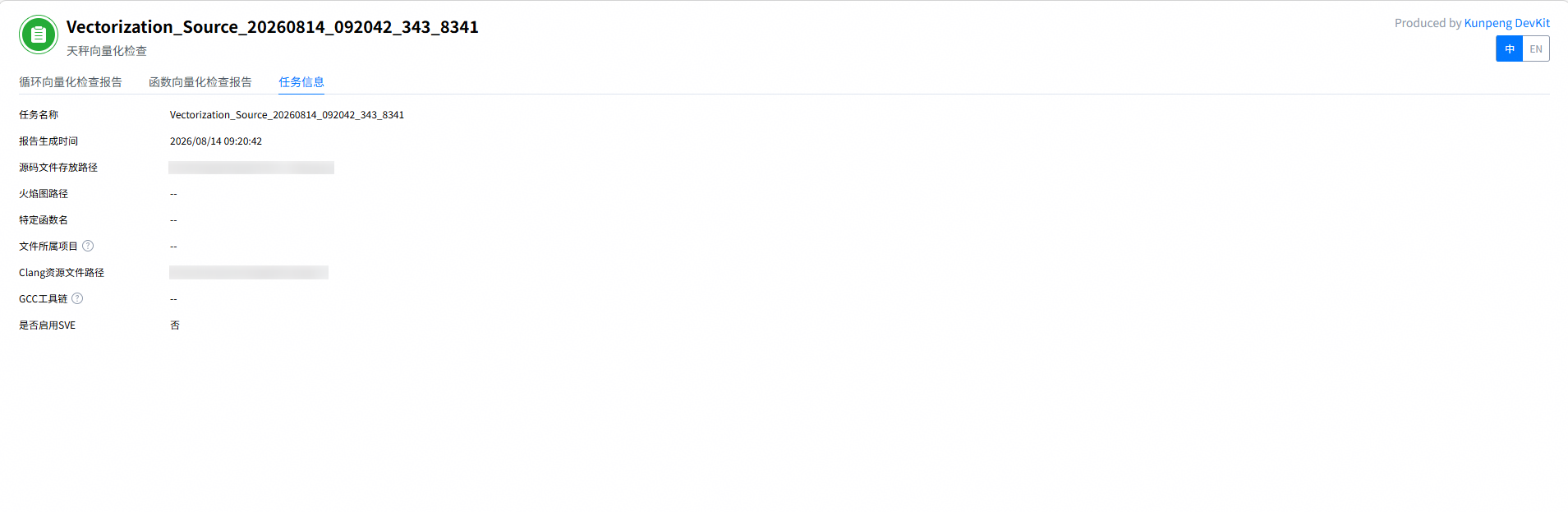

  单击“任务信息”可查看当前检查报告的生成信息，具体内容如下图所示。任务信息参数说明请参见表3。



  在“任务信息”中可快速查看报告名称、报告生成时间、源码存放路径等相关信息。

  表3 任务信息参数说明

  参数	说明
  任务名称	天秤源码优化工具自动创建的检查任务名。
  报告生成时间	天秤源码优化工具生成报告的时间。
  源码文件存放路径	扫描的源码所在文件的路径。
  火焰图路径	扫描的火焰图SVG文件的路径。
  特定函数名	扫描的函数名。
  文件所属项目	待分析源码文件所属项目的根目录。
  Clang资源文件路径	Clang内置头文件（如stddef.h）所在的目录。
  GCC工具链	GCC编译器安装的目录，作为代码分析时的工具链路径。
  是否启用SVE	是否转换为SVE指令集。



  HTML报告侧重诊断分析，需根据提示人工调整代码结构，调整后重新验证效果。

• 查看JSON报告文件。

  打开生成的JSON报告文件，分析并确认修改点。

  vim /home/demo/Vectorization_Optimization_Result_20260814_092042_343_8341.json

  JSON文件详情如下：

  {
    "advisor_items": [
      {
        "opt_file": {
          "begin_line": 29,
          "description": "",
          "end_line": 30,
          "fileName": "/home/demo/pairwise_L2sqr.cpp",
          "headerFile": {
            "name": "#include <arm_neon.h>",
            "operation": "add"
          },
          "headerLocBegin": -1,
          "headerLocEnd": -1,
          "sample_code": "    size_t j = 0;\n    for (; j + 4 < nb; j += 4) {\n        vst1q_f32(dis + j, vaddq_f32(vdupq_n_f32(qNorm), vld1q_f32(bNorms + j)));\n    }\n    for (; j < nb; j++) dis[j] = qNorm + bNorms[j];"
        }
      },
      {
        "opt_file": {
          "begin_line": 36,
          "description": "",
          "end_line": 38,
          "fileName": "/home/demo/pairwise_L2sqr.cpp",
          "headerFile": {
            "name": "#include <arm_neon.h>",
            "operation": "add"
          },
          "headerLocBegin": -1,
          "headerLocEnd": -1,
          "sample_code": "    size_t j = 0;\n    for (; j + 4 < nb; j += 4) {\n        vst1q_f32(dis + j, vaddq_f32(vdupq_n_f32(qNorm), vld1q_f32(bNorms + j)));\n    }\n    for (; j < nb; j++) {\n        dis[j] = qNorm + bNorms[j];\n    }"
        }
      },
      {
        "opt_file": {
          "begin_line": 59,
          "description": "",
          "end_line": 61,
          "fileName": "/home/demo/pairwise_L2sqr.cpp",
          "headerFile": {
            "name": "#include <arm_neon.h>",
            "operation": "add"
          },
          "headerLocBegin": -1,
          "headerLocEnd": -1,
          "sample_code": "    size_t j = 0;\n    for (; j + 4 < nb; j += 4) {\n        vst1q_f32(dis + j, vaddq_f32(vld1q_f32(dis + j), vdupq_n_f32(qNorm)));\n    }\n    for (; j < nb; j++) {\n        dis[j] += qNorm;\n    }"
        }
      }
    ],
    "code": 0,
    "recognizedPattern": 3
  }

  表4 字段说明

  字段	字段说明
  advisor_items	代码优化点建议数组，里面的每一项都是一个代码优化点建议。
  opt_file	单个优化建议的详细信息。
  begin_line	需要优化代码的起始行号。 示例中“29”为优化代码的起始行号。
  description	优化建议的详细描述。
  end_line	需要优化代码的结束行号。 示例中“30”为优化代码的结束行号。
  fileName	当前分析的源文件所在路径。 示例中“/home/demo/pairwise_L2sqr.cpp”为分析的源文件所在路径。
  headerFile	向量化过程中涉及的头文件处理信息。 示例中"name": "#include <arm_neon.h>"表明此段代码需要新增或替换的目标头文件，用于使用NEON指令集，"operation": "add"表明该指定头文件的处理方式。 “operation”包含的两种处理方式： “add”：用于标量代码向量化时新增目标头文件。 “replace”：用于x86向ARM向量化迁移时将原有x86头文件替换为对应的ARM头文件。
  headerLocBegin	头文件插入的起始行号。 若为-1，表示头文件在原始代码中已经包含，无需手动添加。 若为正整数，表示头文件插入的起始行号。 示例中“-1”表示头文件在原始代码中已经包含，无需手动添加。
  headerLocEnd	头文件插入的结束行号。 若为-1，表示头文件在原始代码中已经包含，无需手动添加。 若为正整数，表示头文件插入的结束行号。 示例中“-1”表示头文件在原始代码中已经包含，无需手动添加。
  sample_code	推荐的向量化实现代码样例，可直接用于替换源文件的原始代码。 示例中以下代码为优化后的代码样例。 size_t j = 0;\n for (; j + 4 < nb; j += 4) {\n vst1q_f32(dis + j, vaddq_f32(vdupq_n_f32(qNorm), vld1q_f32(bNorms + j)));\n }\n for (; j < nb; j++) {\n dis[j] = qNorm + bNorms[j];\n}
  code	工具执行状态码。 0表示工具执行成功。 非零值表示异常中断。 示例中“0”表明工具执行成功。
  recognizedPattern	需要优化的代码段数量。 示例中“3”表明有3处代码需要优化。

  根据JSON报告进行代码改写。

  1. 查看advisor_items，其中包含了所有识别到的优化建议。
  2. 对于每个优化建议，查看begin_line和end_line字段，确定需要替换的代码范围。
  3. 将sample_code字段中的向量化代码复制并替换源文件对应位置的代码（第begin_line行至第end_line行）。
  4. 检查headerLocBegin和headerLocEnd字段：
     • 如果值为-1，表示头文件已存在，无需添加。
     • 如果为正整数，需要在指定位置添加headerFile中的头文件声明。
  5. 保存修改后的文件，即可完成自动化改写。
