应用Memory Bound占比过高

现象

应用执行过程中内存频繁进行随机读写，导致产生跨DIE，甚至跨片的内存访问，使应用在内存资源上的消耗大幅增加。

调优思路

使用鲲鹏DevKit系统性能分析执行HPC应用分析任务，查看内存带宽相关数据是否异常，确认后对内存的访问进行限制，加强其访问的局部性，达到减少资源消耗的目的。

操作步骤

准备示例源码memory_bound.c并进行编译。


             gcc memory_bound.c -O3 -o memory_bound -fopenmp -lm

使用鲲鹏DevKit系统性能分析执行HPC应用分析任务。

表1 任务配置参数说明
参数	说明
分析对象	应用
应用路径	输入程序所在的绝对路径，例如本示例将代码样例放在服务器“/opt/testdemo/memory_bound”路径下。
分析类型	HPC应用分析
采集模式	OpenMP模式；本示例主要是对OpenMP的应用进行分析。
分析模式	统计分析
采样模式	Summary模式
采样时长	默认

查看任务结果。

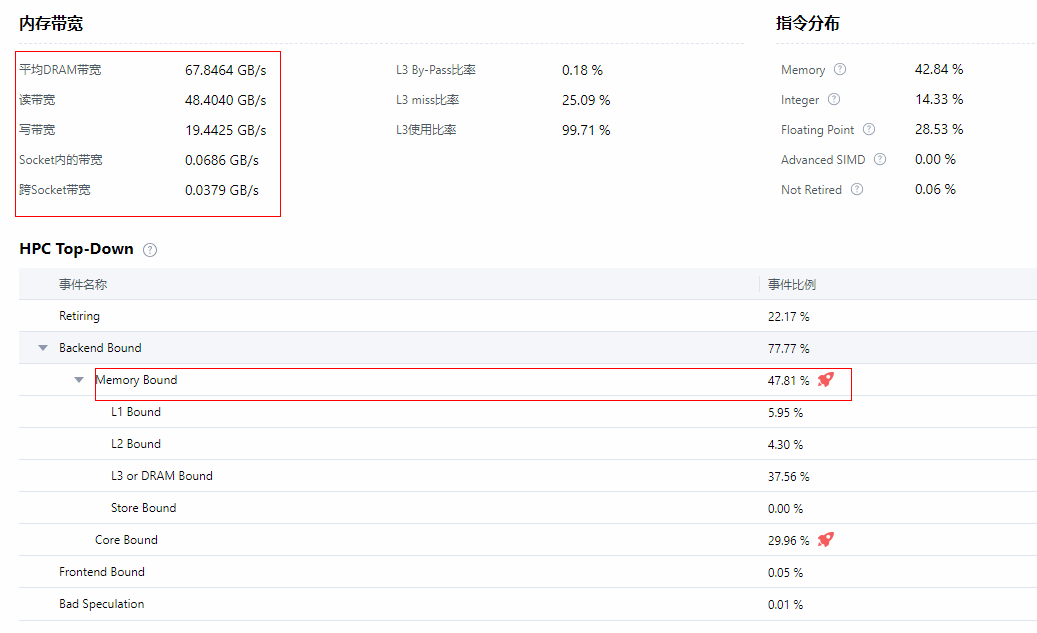

发现内存带宽的各项数据中平均DRAM带宽、读带宽、写带宽都相对较高，进一步查看Top-Down各项指标，其中Memory Bound占比较高，导致了内存带宽较高的现象。

分析源码。

MemoryBoundBench函数内没有对内存的访问进行限制，可能会导致内存访问的随机性增加，易产生跨DIE跨片访问，增加开销。


             void MemoryBoundBench(Point *pointA, double *ret, int n)
{
    if (pointA == NULL || ret == NULL) {
    return;
    }
    int i,j;
    #pragma omp parallel for
    for (i = 0; i < n; i++) {
        ret[i] = 0.0;
        for (j = 0; j < n; j++) {
            ret[i] += pointA[i].x + pointA[j].y;
        }
    }
}

优化源码。

在源码内，对热点函数MemoryBoundBench增加cache blocking，以提升内存访问的局部性。以下方demo为例，对j限制大小。





              void MemoryBoundBench(Point *pointA, double *ret, int n)
{
    if (pointA == NULL || ret == NULL) {
    return;
    }
    int i,j,k;
    for (k = 0;k < n;k += 4096){
        #pragma omp parallel for
        for (i = 0; i < n; i++) {
            ret[i] = 0.0;
            for (j = 0; j < 4096; j++) {
                ret[i] += pointA[i].x + pointA[j + k].y;
            }
        }
    }
}








将修改后的源码重新编译。


             gcc memory_bound.c -O3 -o memory_bound -fopenmp -lm

再使用工具分析，观察Memory Bound和内存带宽数据。

优化效果

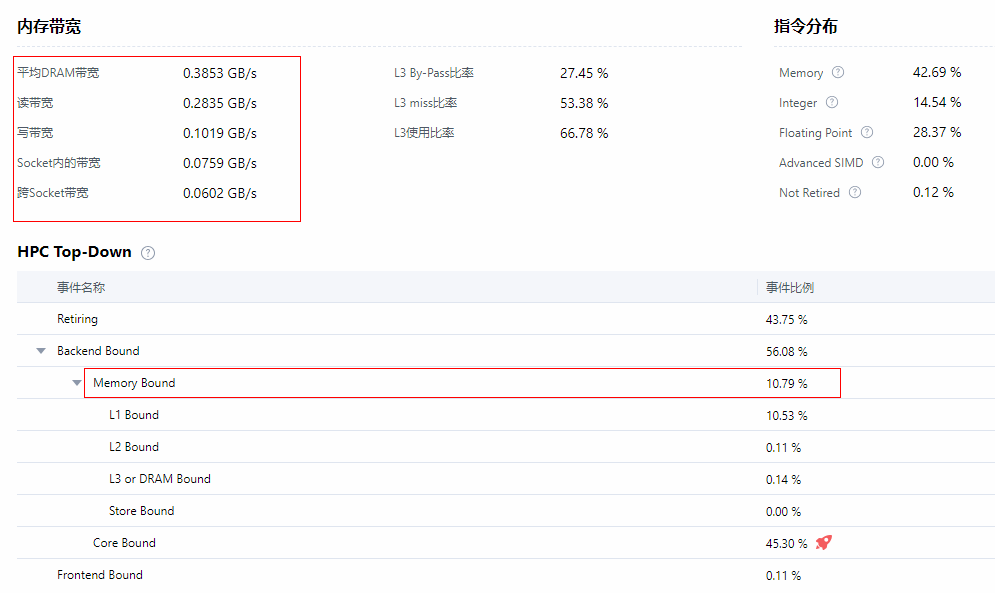

优化后，Memory Bound占比由47.8%下降至10.7%，同时内存带宽的数据由67.8G/s下降至0.3G/s，整体资源消耗降低。

图1 带宽和HPC Top-Down
