示例5：MPI+OpenMP混合模式

简介

本示例主要通过对MPI应用，通过鲲鹏DevKit系统性能分析工具的HPC应用分析，采集模式为MPI / MPI+OpenMP混合模式，让用户清晰的了解到应用在各个rank下的通信状态。

环境准备

请确认服务器上的CPU是否为Kunpeng 920，操作系统内核为4.19及以上或patched openEuler 4.14内核及以上。
请确认服务器上GCC版本是否为7.3.0及以上。
请确认服务器上是否已安装鲲鹏DevKit系统性能分析工具。
请从Github下载代码样例ring.c，执行以下命令赋予所有用户可读、可写和可执行权限。
```
chmod 777 ring.c
```

精细化分析

代码样例准备。
编译ring.c，并赋予可执行文件所有用户可读、可写和可执行权限。
```
mpicc ring.c -O3 -o ring -fopenmp -lm && chmod 777 ring
```

创建HPC应用分析任务，分析当前应用。

本示例要分析确定MPI程序，所以不需要在服务器上运行程序，而是直接在工具中选择需要运行的程序，当前是mpi_cost程序。

表1 配置参数说明
参数	说明
分析对象	应用
模式	Launch Application
应用路径	输入程序所在的绝对路径，例如本示例将代码样例放在服务器“/opt/testdemo/mpi/ring”路径下（多节点环境下应用在对应目录下存在）。
分析类型	HPC应用分析
采集模式	MPI/MPI+OpenMP混合模式；本示例主要是对MPI的应用进行分析，所以选择MPI/MPI+OpenMP模式。
共享目录	单节点情况下填入存在且可用的目录，多节点情况下需填入节点间的共享目录；例如本示例是在两个节点下进行采集所以填入节点间的共享目录“/home/share”。
mpirun所在路径	mpirun命令所在绝对路径。
mpirun参数	--allow-run-as-root -H 节点IP:rank数（例如：--allow-run-as-root -H 192.168.1.10:4）
MPI / MPI+OpenMP混合模式	精细化分析
采样时长	60秒，采样时长过短可能会因为应用未结束（或应用中途停止）导致结果数据不完整。
统计更多调用栈信息	开启
其他参数	默认；用户名和密码等参数需按实际配置。

查看分析结果。

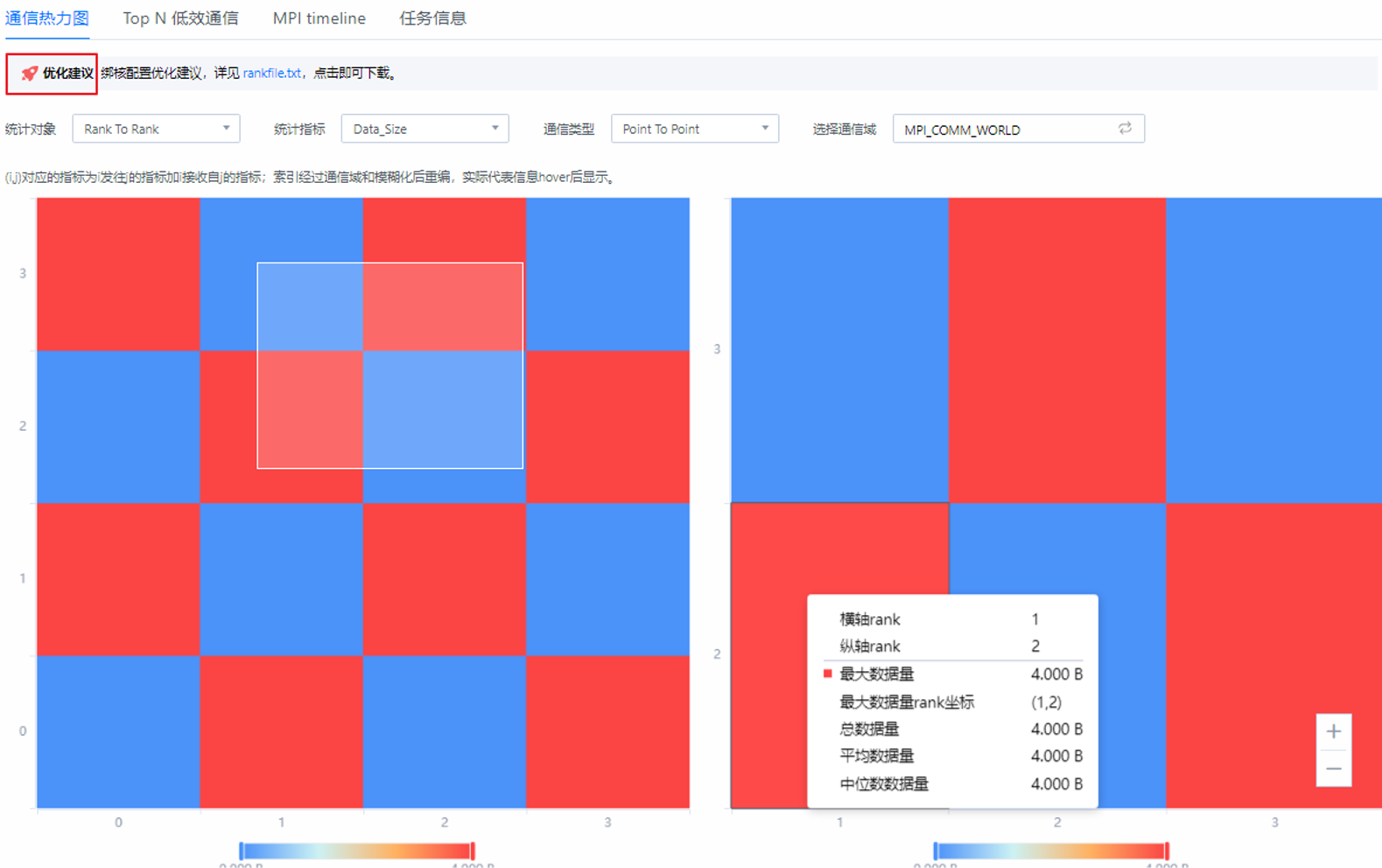

图1 rank to rank热力图

如图1所示，点击查看rank-to-rank 热力图，（ranki,rankj）对应数据为ranki发往rankj的数据加ranki接收自rankj的数据。在左侧图中使用鼠标框选需要查看的范围；右图为左侧框选的详细内容，点击或按钮可放大缩小，也可通过鼠标滑轮控制。

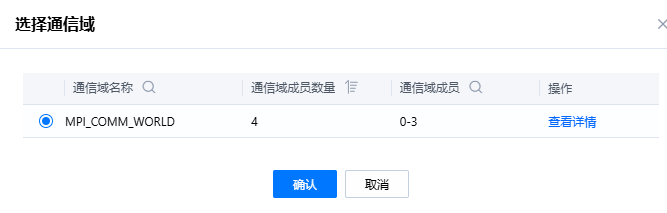

图2 选择通信域

选择通信域弹窗中可点击搜索“通信域名称”和“通信域成员”，点击对“通信域成员”排序，点击“查看详情”可查看通信域信息弹窗。

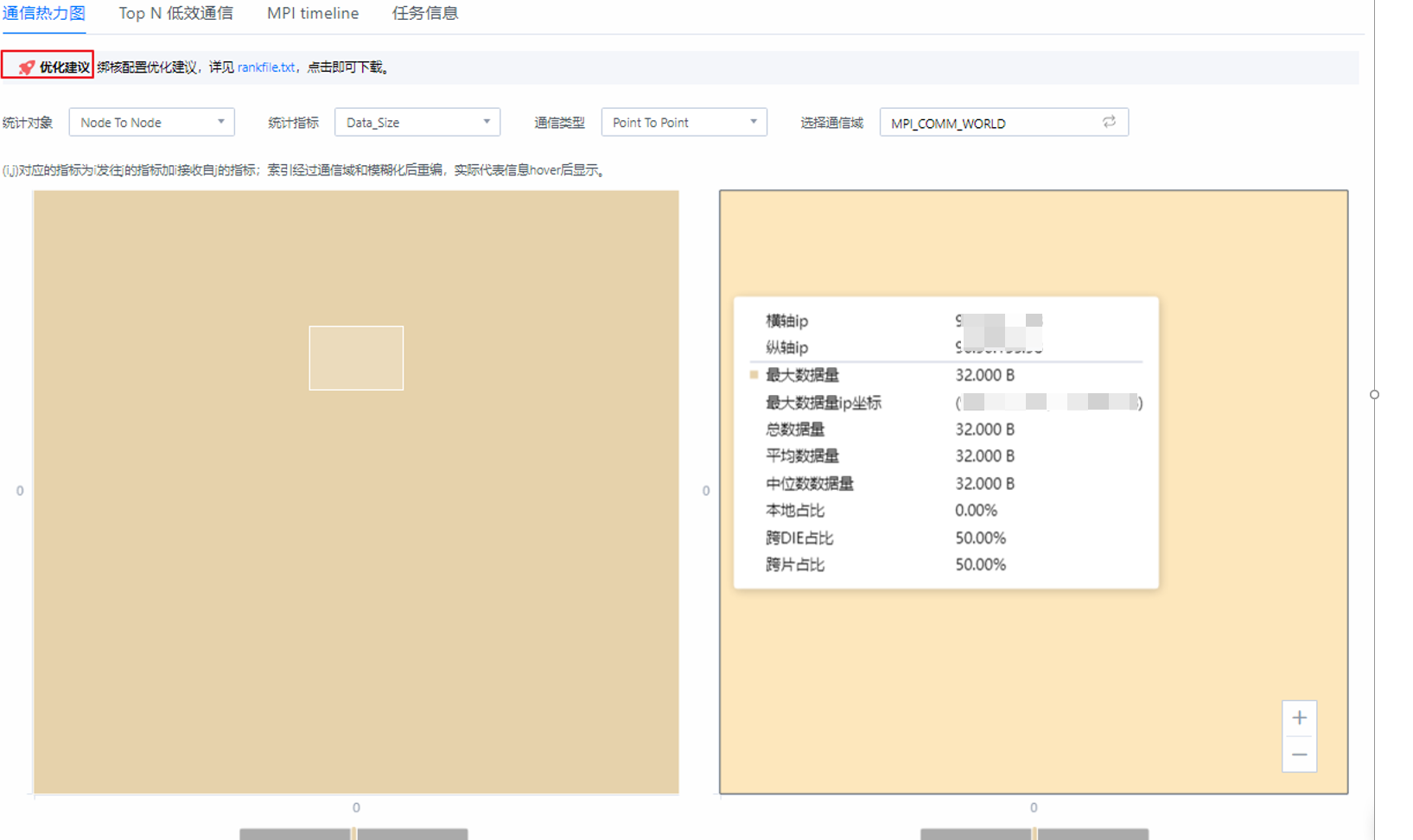

图3 node to node热力图

当统计对象为Node To Node时，可以查看当前Rank的本地占比、跨DIE占比和跨片占比等信息。

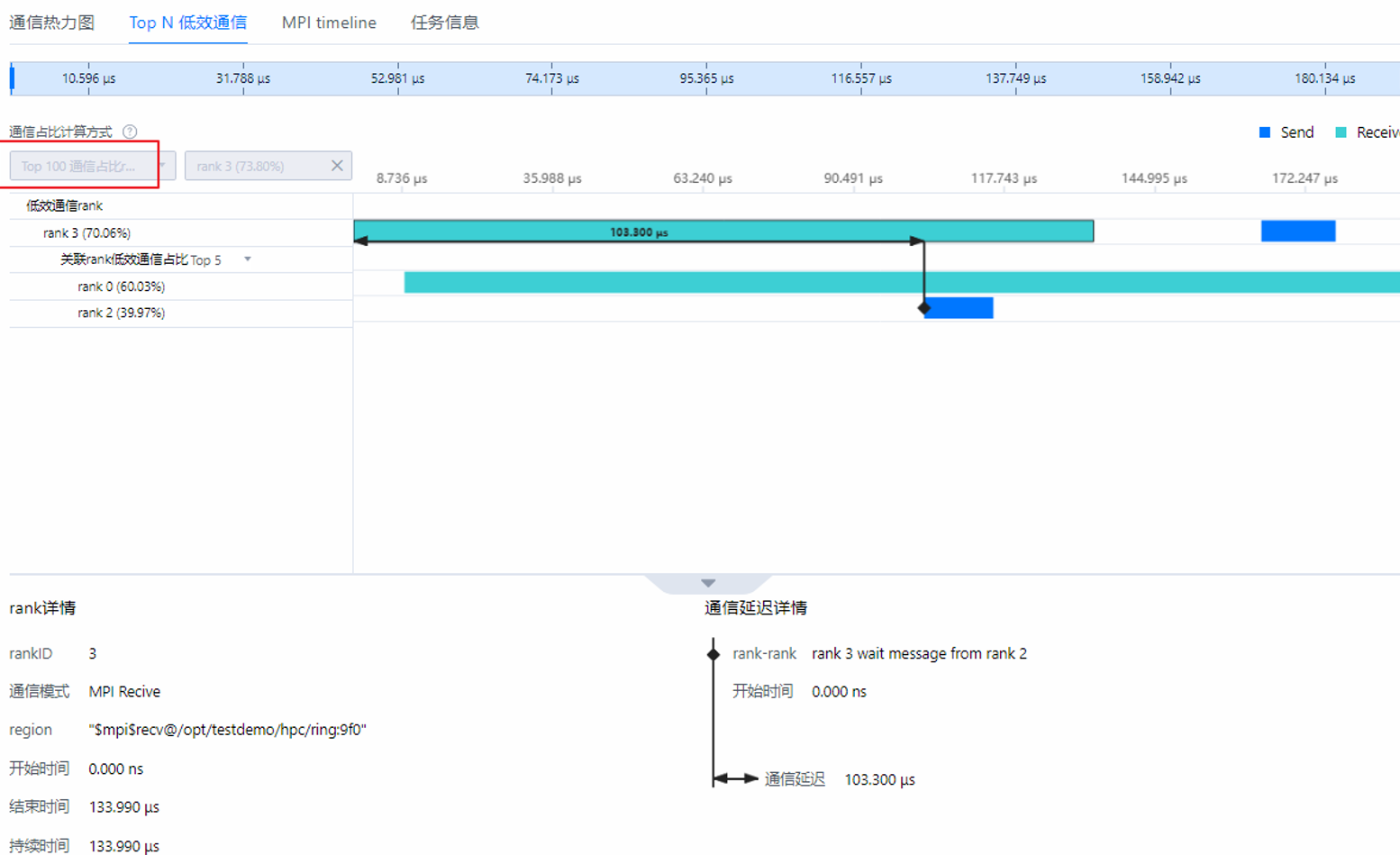

图4 Top N低效通信

Top N低效通信默认展示当前Top 100的数据，选择rank可以查看当前rank的低效通信占比，和其关联rank的低效通信占比。

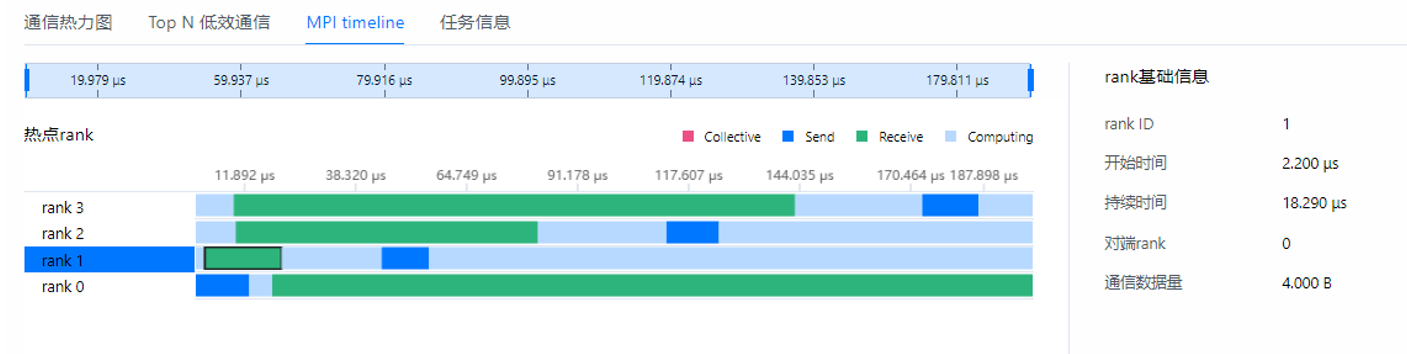

图5 MPI timeline

选择不同的色块可以看到当前rank的通信模式，以及当前rank通信的持续时间，通信延迟时间。

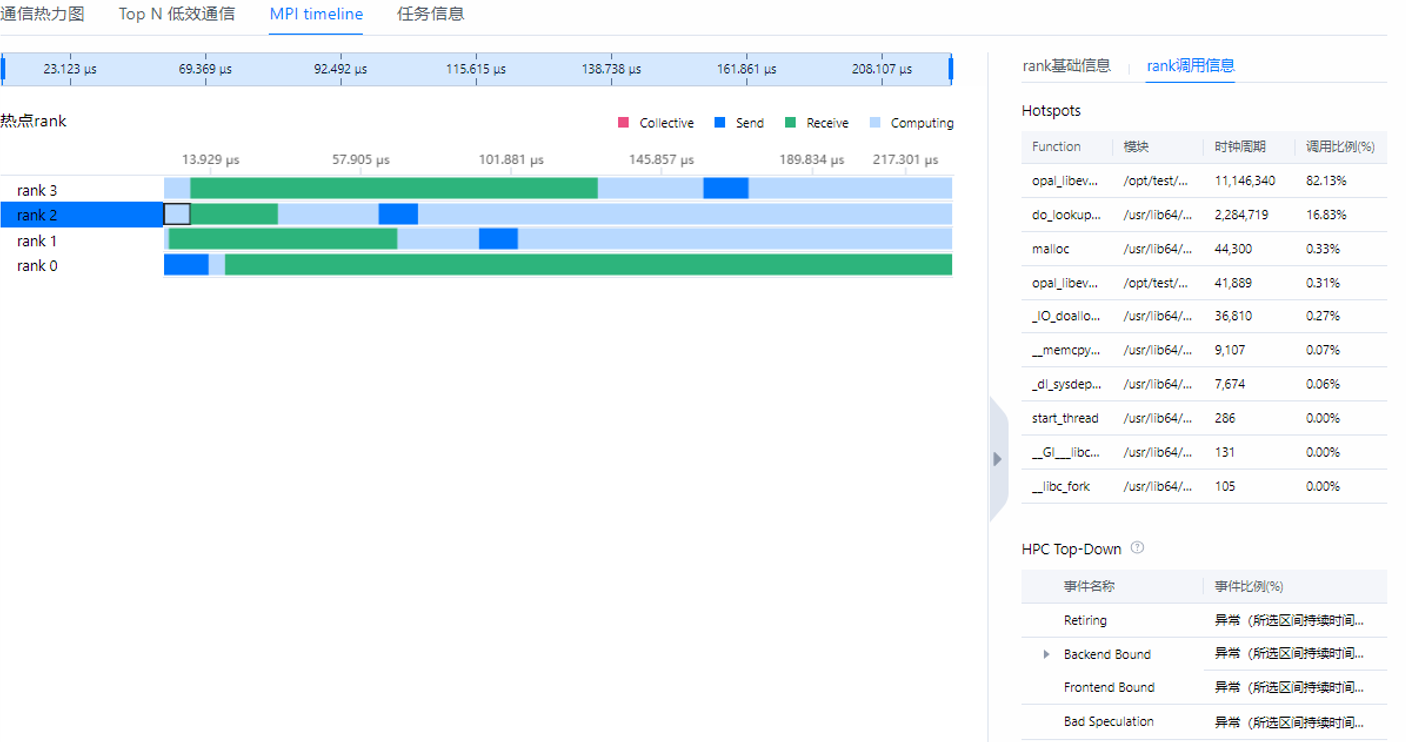

图6 MPI timeline-rank

点击rank在某一时间段的region色块，显示在当前时间段内的PMU事件信息。

统计分析

代码样例准备。
编译ring.c，并赋予可执行文件所有用户可读、可写和可执行权限。
```
mpicc ring.c -O3 -o ring -fopenmp -lm && chmod 777 ring
```

创建HPC应用分析任务，并启动分析。

表2 配置参数说明
参数	说明
分析对象	应用
模式	Launch Application
应用路径	输入程序所在的绝对路径，例如本示例将代码样例放在服务器“/opt/testdemo/mpi/ring”路径下（多节点环境下应用在对应目录下存在）。
分析类型	HPC应用分析
采集模式	MPI/MPI+OpenMP混合模式；本示例主要是对MPI的应用进行分析，所以选择MPI/MPI+OpenMP混合模式。
共享目录	单节点情况下填入存在且可用的目录，多节点情况下需填入节点间的共享目录；例如本示例是在两个节点下进行采集所以填入节点间的共享目录“/home/share”。
mpirun所在路径	mpirun命令所在绝对路径。
mpirun参数	--allow-run-as-root -H 节点IP:rank数（例如：--allow-run-as-root -H 192.168.1.10:4）
分析模式	统计分析
采样模式	Detail
采样时长	60秒，采样时长过短可能会因为应用未结束（或应用中途停止）导致结果数据不完整。
其他参数	默认；用户名和密码等参数需按实际配置。

查看分析结果。

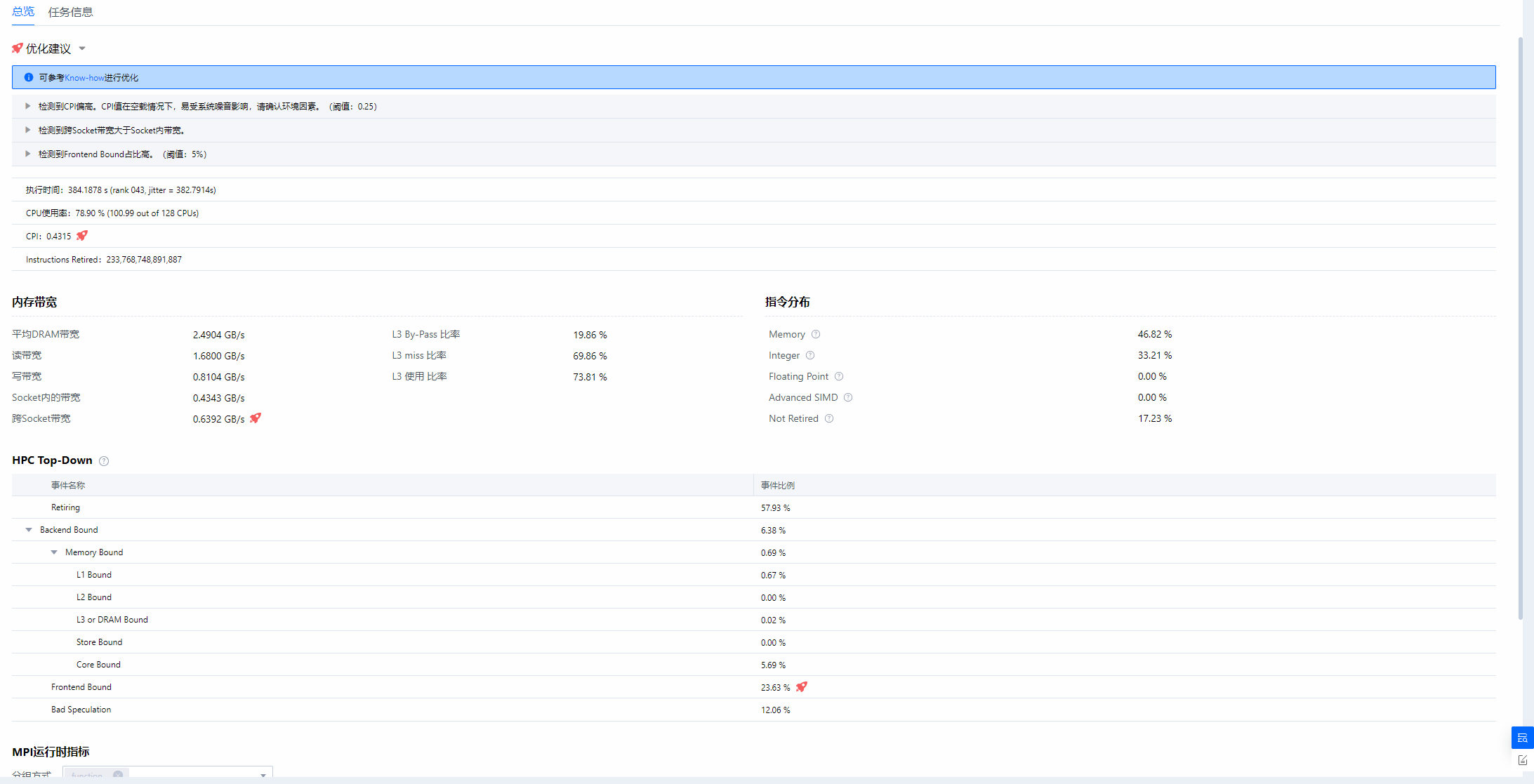

图7 HPC应用分析结果总览

如图7所示 “总览” 页签上方会展示相关的优化建议以及程序的执行时间，CPU使用率，CPU cycles/Retired instruction的比值（CPI），执行的指令数(Instruction Retired)，消耗在MPI阻塞函数上的时间百分比（MPI wait rate）等。

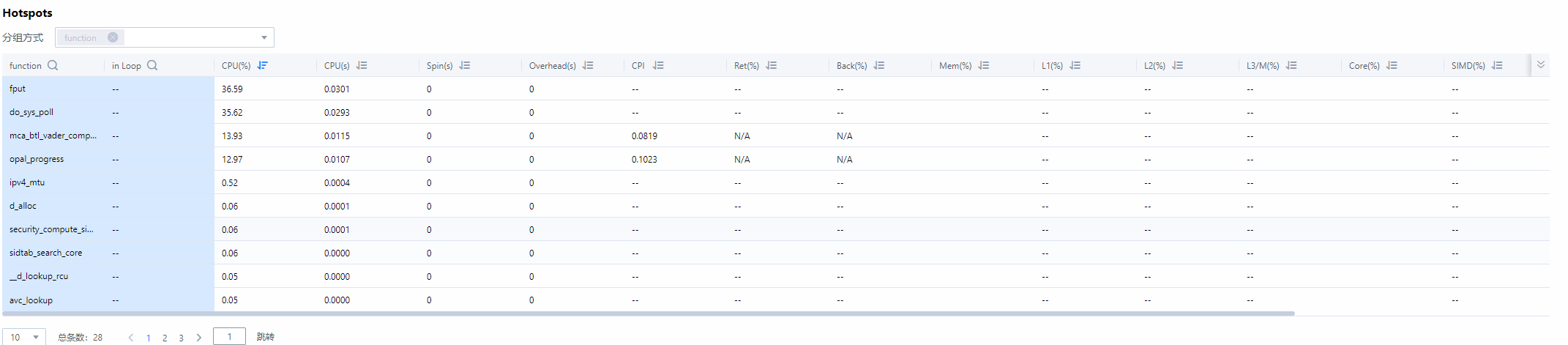

图8 Hotspots

如图8所示 Hotspots区域会展示出应用中热点函数调用CPU相关情况。分组方式认为“function”选项，还可选“module”、“parallel-region”和“barrier-to-barrier-segment”。

图9 内存带宽+HPC Top-Down

如图9所示，内存带宽区域展示当前应用程序调用带宽的相关信息，并展示相关的指令分布（鼠标悬停于参数旁边的问号上可查看详细信息）。HPC Top-Down 会展示Top-Down事件名称及事件比例（鼠标悬停于参数旁边的上可查看详细信息）。

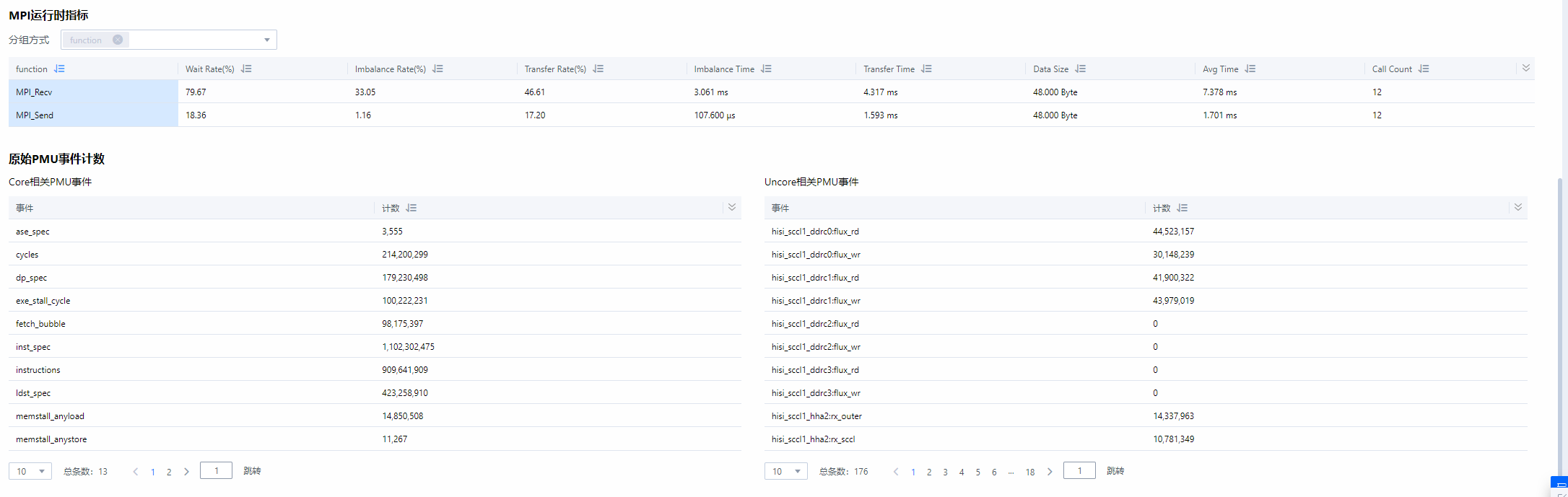

图10 MPI运行指标+PMU事件

如图10所示 MPI运行时指标会展示当前MPI应用运行时的相关数据。PMU事件计数会展示出对当前相关PMU事件及数量。
