Fortran语言场景

使用要求

• 支持：
  • 平台：支持鲲鹏、x86（Intel和AMD）。
  • 语言版本格式：支持Fortran77、90、95、03、08、18，支持fixed-form、free-form。
  • 源码文件后缀：支持f77、f、F、ff、for、FOR、fpp、FPP、f90、F90、ff90、f95、F95、ff95、f03、F03、f08、F08、f18、F18。
  • 插桩对象类型：REAL与COMPLEX类型的单个变量或者可获得形状长度的数组。
  • 插桩位置：实际赋值、调用语句之后对变量插桩。
  • 编译器版本：默认支持GFortran 10.3.1、BiShengCompiler 4.0.0 flang，若使用Intel的ifort、ifx编译器，需要重新编译libcruiser。
• 暂不支持：
  • 某些编译器指令暂不支持，例如循环展开操作!dir$ unroll n、内联操作!DIR$ ATTRIBUTES FORCEINLINE :: XXX指令等。
  • 无法获取长度的星号数组、指针、自定义结构体类型，以及它们的复杂嵌套表达式暂不支持插桩。
  • 由于不同Fortran编译器、同一Fortran编译器不同版本的mod文件格式存在兼容性问题，建议使用支持的编译器版本。

使用示例

此处以扫描“/home/test/demo1”路径下源码文件为例，编译命令为cmake ..、make，请根据实际情况进行修改，也可参考Fortran语言场景的学习视频。

demo1文件目录结构：

1
2
3
4
5
6

demo1
├── build
├── CMakeLists.txt
├── funcparam_utils.f90
├── shape_utils.f90
└── test.f90

1. 分别在鲲鹏环境和x86环境的项目目录下运行编译插桩操作。

   1 2 3

   cd /home/test/demo1/build cmake .. devkit advisor precision -instrument -c make -p /home/test/demo1 -e test.f90:main -d 1

   回显信息如下：

   Perform the instrumentation and compilation mode.
   Finish run precision check tool.
   For detail logs on the tool, see /Path_to_DevKit_CLI/advisor/logs/preccheck.log and /home/test1/demo1/build/precision_20241106111820_6193.txt
   Please check whether error information exists in above two files to ensure that the project can run properly.
   Before running the project to get the log file, please add:
     1) the libcorrect.mod file path: export LD_LIBRARY_PATH=/Path_to_DevKit_CLI/advisor/devkitplugins/affinity/tools/compileopt/libcruiser/gnu_lib:$LD_LIBRARY_PATH
     2) the log file path: export CRUISER_LOG=/LOGPATH/



   • 若使用的是ifort或者ifx编译器，请前往libcruiser仓库查看README文件，重新编译libcruiser。
   • 在执行编译插桩模式前，必须保证项目是未编译过的，否则在增量编译的情况下，编译命令获取不完整，会导致程序执行失败。
   • “/Path_to_DevKit_CLI/”：DevKit命令行工具路径。
   • -p指定项目源码路径（“/home/test1/demo1/”），-e参数指定项目源码路径下的插桩入口文件和对应的函数（test.f90:main）。
   • 执行编译插桩后，会在插桩入口文件所在路径下生成同名的.bak文件（test.f90.bak），会在“build”目录下生成编译数据库文件（dev_compile_commands.json）、可执行文件以及其他的文件。
   • 编译插桩模式下txt文件（precision_时间戳.txt）中若有Error相关信息，请参见项目使用Gfortran编译时出现Rank mismatch错误的解决方法进行处理。
2. 在鲲鹏和x86环境下重新运行编译后的可执行文件。
   1. 根据编译器类型添加对应的libcruiser库路径。
      Gfortran：

      export LD_LIBRARY_PATH=/Path_to_DevKit_CLI/advisor/devkitplugins/affinity/tools/compileopt/libcruiser/gnu_lib:$LD_LIBRARY_PATH

      Flang：

      export LD_LIBRARY_PATH=/Path_to_DevKit_CLI/advisor/devkitplugins/affinity/tools/compileopt/libcruiser/bisheng_lib:$LD_LIBRARY_PATH

      ifort或者ifx：

      export LD_LIBRARY_PATH=/Path_to_DevKit_CLI/advisor/devkitplugins/affinity/tools/compileopt/libcruiser/user_lib:$LD_LIBRARY_PATH

   2. 添加生成日志文件路径。

      1	export CRUISER_LOG=/LOGPATH/



      “/LOGPATH/”：生成的日志文件存放路径，存放路径下必须为空。

   3. 运行可执行文件。

      1	./myprogram

      运行可执行文件后若有以下输出信息，表示日志文件所在路径磁盘空间已不满足5G，请清理磁盘空间。

      1	[WARNING] The remaining space is less than 5 GB in /home/test1, please clear enough space and run the program again.



      myprogram：生成的可执行文件。

      生成日志时请注意磁盘空间大小。

   4. 查看生成的日志文件，日志内容如下：

      1 2 3 4 5 6

      shape_utils.f90|absize|=|28|ins|998058|429d81ed2795e3c586906c6c335aa136 shape_utils.f90|absize|=|28|ins|998058|429d81ed2795e3c586906c6c335aa136 test.f90|main|absize|26|array1d|998058|22160b46bba283274412c4033f1f33fe shape_utils.f90|absize|=|28|ins|998058|429d81ed2795e3c586906c6c335aa136 test.f90|main|xysize|35|x2|998058|5d5ebe7707f02dec747fd0d111d0f83c test.f90|main|submain|41|array1d|998058|22160b46bba283274412c4033f1f33fe

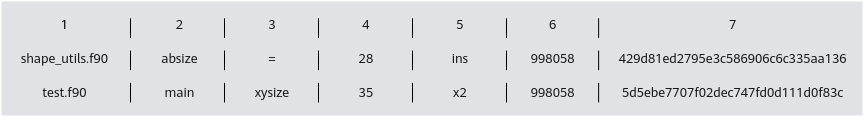

      日志文件中的每条日志分为七部分内容，以图中两条日志信息为例，对每部分内容进行解释。



      1：文件名。

      2：第三部分内容表达式语句所在的当前最小作用域名称，可能是函数、子例程或主程序。

      3：当插桩变量位于函数调用语句（作为函数参数）时，此处为被调用函数名；当插桩变量位于赋值语句时，此处为“=”号。

      4：行号。

      5：插桩变量名。

      6：线程ID。

      7：插桩变量值对应的HASH值。

3. 在鲲鹏或x86平台上进行日志差异分析操作。
   将鲲鹏平台上生成的日志文件目录改名为kunpeng，x86平台上生成的日志文件目录改名为x86，将其放到其中一个平台上。

   1	devkit advisor precision -analysis -i "/home/kunpeng;/home/x86"

   回显信息如下：

   1 2 3 4

   Perform the logs analysis mode. Finish run precision check tool. For detail logs on the tool, see /Path_to_DevKit_CLI/advisor/logs/preccheck.log and /home/test1/demo1/build/precision_20250213110835_5b7a.txt The analysis result is in /home/test1/demo1/build/analysis_diff_20250213110840_935b.txt

4. 请查看3生成的txt文件，定位源码，查找精度问题。
