查看分析结果

前提条件

已创建存储IO诊断任务，并且成功完成分析。

操作步骤

1. 在左侧“系统诊断”区域，单击指定分析任务名称。

   展开节点列表。

2. 单击节点名称查看分析结果。

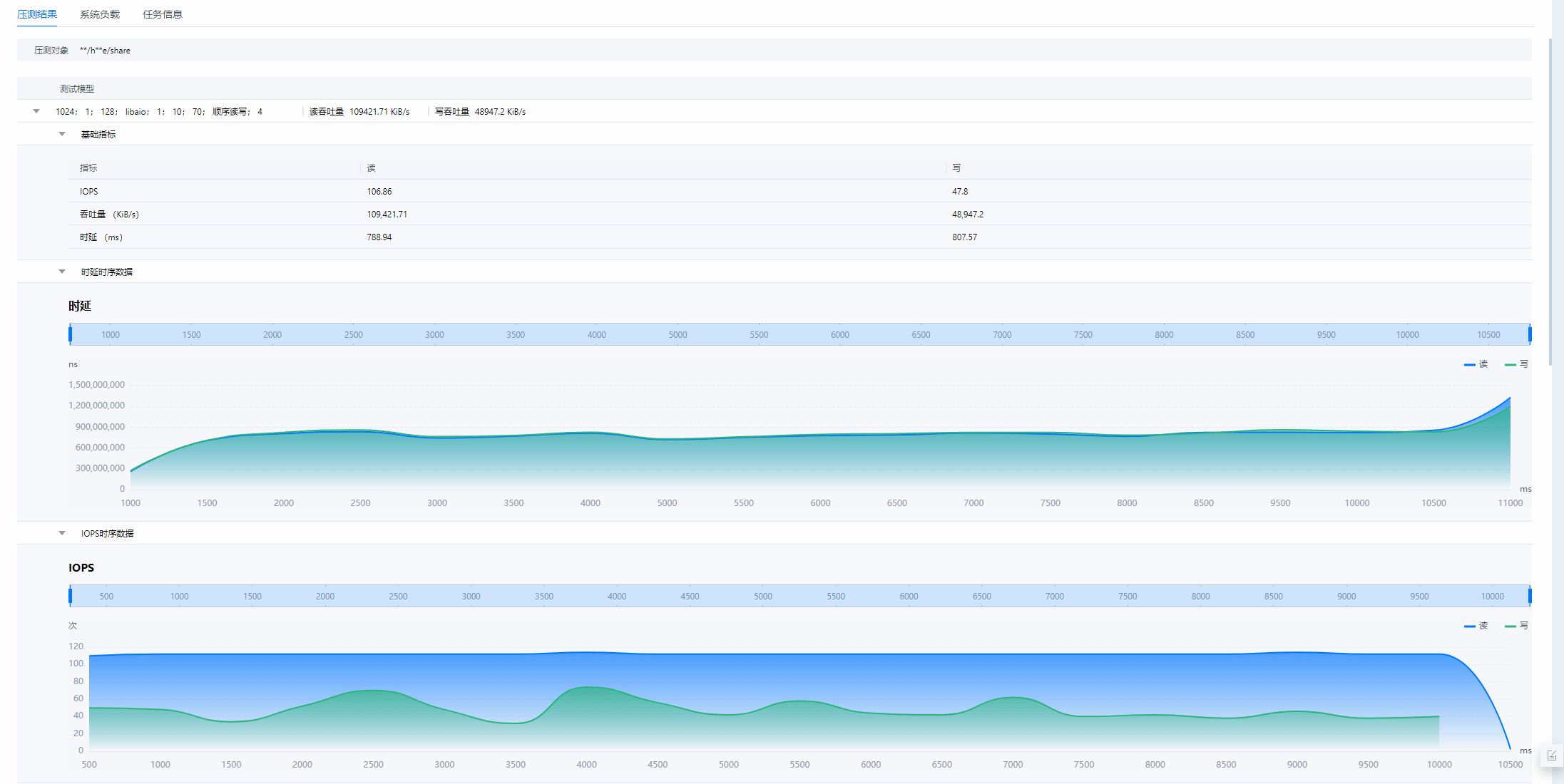

   • 单击节点名称默认打开“压测结果”页签，如图1所示，参数说明如表1所示。
     图1 压测结果


     表1 压测结果参数说明

     参数	说明
     压测对象	显示压测对象。
     请求块大小	显示请求块大小。
     读写模式	显示读写模式。
     I/O队列深度	显示I/O队列深度。
     I/O引擎	显示I/O引擎。
     并发度	显示并发度。
     Direct I/O	显示是否先读取缓存区。
     I/O大小（MiB）	显示I/O大小。
     测试时长（s）	显示测试时长。
     读吞吐量	显示读吞吐量。
     写吞吐量	显示写吞吐量。
     读IOPS	显示每秒读吞吐量。
     写IOPS	显示每秒写吞吐量。
     读时延	显示读操作时延。
     写时延	显示写操作时延。
     吞吐量（KiB/s）	显示总吞吐量。
     IOPS	显示每秒的总吞吐量。
     时延（ms）	显示总时延。
     时延
     类型	显示时延类型。
     最大值（ms）	显示时延的最大值。
     最小值（ms）	显示时延的最小值。
     平均值（ms）	显示时延的平均值。
     标准方差（ms）	显示时延的标准方差。
     时延分布
     时延区间（ms）	显示时延的分布区间。
     比例（%）	显示时延在各个区间的分布比例。
     I/O深度分布
     IO深度范围	显示IO的深度分布区间。
     比例（%）	显示IO在各个深度区间的分布比例。
     压测进程性能
     %user	显示压测进程在用户态运行时所占用CPU总时间的百分比。
     %system	显示压测进程在内核态运行时所占用CPU总时间的百分比。该指标没有包含服务硬件和软件中断所花费的时间。
     context switches	显示压测进程切换次数。
     major page faults	显示压测进程主缺页次数，当虚拟内存地址映射成物理内存地址时，相应的页在交换内存中，这样的缺页为主缺页（Major Page Faults），一般在内存使用紧张时产生，需要从硬盘中加载页。
     minor page faults	显示压测进程次缺页次数，即虚拟内存地址映射成物理内存地址产生的缺页次数，不需要从硬盘中加载页。
     存储设备性能
     设备名称	显示压测的设备名称。
     I/O number	显示压测进程总共执行的IO次数。
     merge number	显示压测进程总共发生的IO合并数。
     tick number	显示磁盘繁忙的总滴答数。
     time spent in queue	显示在队列中耗费的时间。
     util（%）	显示磁盘利用率。

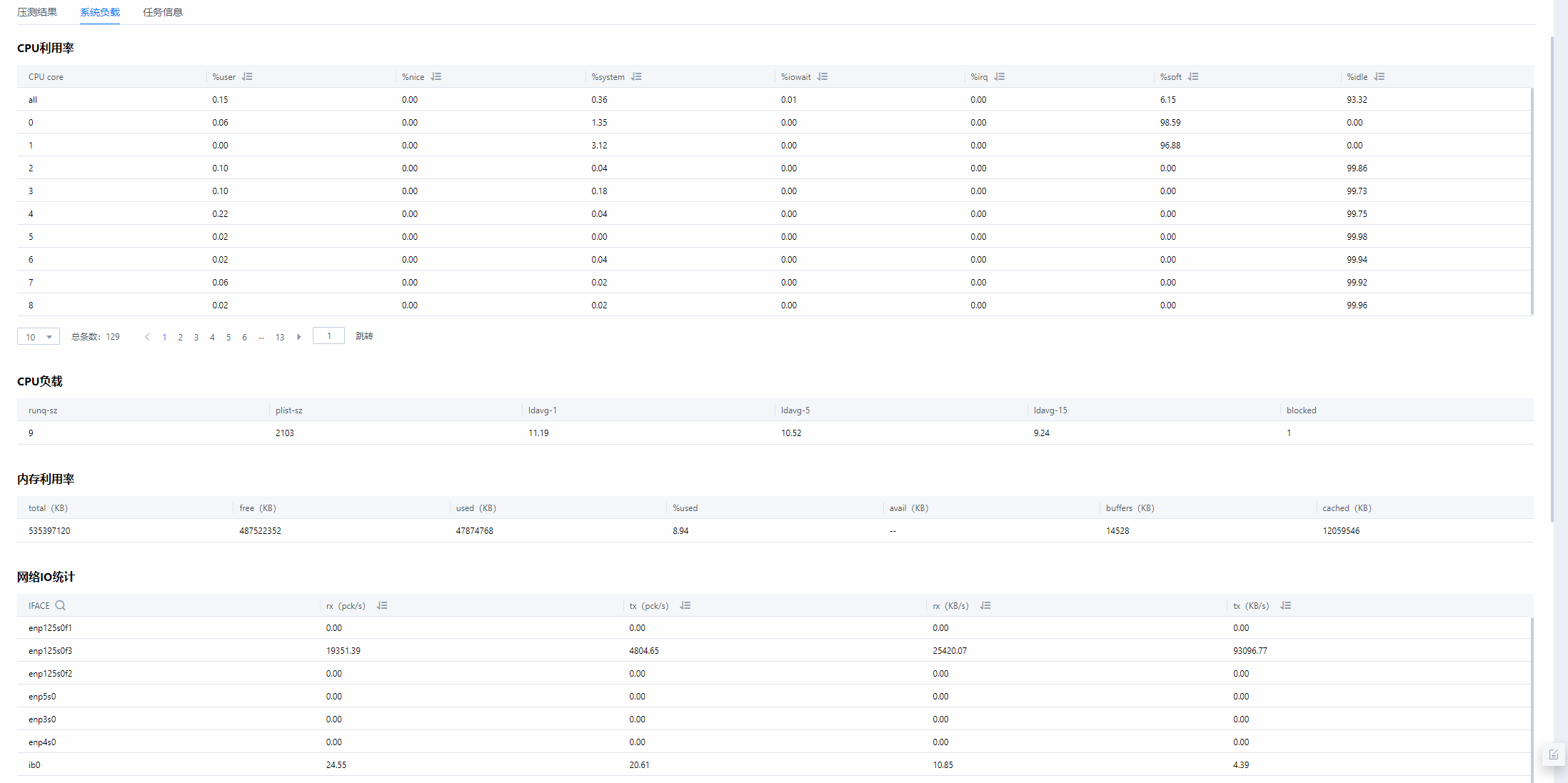

   • 点击“系统负载”页签查看具体系统负载情况，如图2所示，参数如表2所示。
     图2 系统负载


     表2 系统负载参数说明

     参数	说明
     CPU利用率
     CPU core	显示CPU核编号。
     NUMA NODE	显示NUMA编号。
     %user	显示在用户态运行时所占用CPU总时间的百分比。
     %nice	显示在用户态改变过优先级的进程运行时所占用CPU总时间的百分比。
     %system	显示在内核态运行时所占用CPU总时间的百分比（不包括硬件中断和软件中断的时间）。
     %iowait	显示CPU等待磁盘I/O操作导致空闲状态的时间占CPU总时间的百分比。
     %irq	显示CPU服务硬件中断所花费时间占CPU总时间的百分比。
     %soft	显示CPU服务软件中断所花费时间占CPU总时间的百分比。
     %idle	显示CPU空闲且系统没有未完成的磁盘I/O请求的时间占总时间的百分比。
     CPU负载
     runq-sz	显示运行队列的长度，即等待运行任务的数量。
     plist-sz	显示在任务列表中的任务的数量。
     ldavg-1	显示最后1分钟的系统平均负载。
     ldavg-5	显示最后5分钟的系统平均负载。
     idavg-15	显示最后15分钟的系统平均负载。
     blocked	显示当前阻塞的任务数，正在等待I/O完成。
     内存利用率
     total（KB）	显示系统总的可用内存大小。
     free（KB）	显示剩余可用内存大小。
     used（KB）	显示已被使用的内存大小。
     %used	显示已被使用的内存占总内存的百分比。
     avail（KB）	显示可被应用程序使用的内存大小。
     buffers（KB）	显示被buffer的内存大小。
     cached（KB）	显示cache中的内存大小。
     网络IO统计
     IFACE	显示网络接口名称。
     rx（pck/s）	显示每秒接收的数据包总数。
     tx（pck/s）	显示每秒发送的数据包总数。
     rx（KB/s）	显示每秒接收的字节总数。
     tx（KB/s）	显示每秒发送的字节总数。
     网口	可通过下拉列表切换查看网络PPS和网络吞吐量。

3. 单击“任务信息”页签查看当前节点任务的详细配置信息和采集信息。


   如果任务执行失败，“任务信息”界面上会显示任务失败的原因。

   如果任务执行成功，但有部分不影响整体的数据采集失败，可查看“异常信息”。

   “采集结束原因”可表明当前任务数据采集结束原因，如“到达任务采集时间”和“到达文件采集大小”等。
