运行和验证

操作步骤

1. 使用PuTTY工具，以root用户登录服务器。
2. 执行以下命令进入测试目录。

   cd /path/to/OpenFOAM/OpenFOAM-v1906/tutorials/incompressible/pisoFoam/LES/motorBike/motorBike

3. 执行以下命令根据实际需要设置网格精度。

   sed -ri "s/\(20 8 8\)/\(2048 512 64\)/" ./system/blockMeshDict



   建议多机运行时，将网格精度调高。

4. 执行以下命令设置运行CPU核数。

   sed -ri "s/8/256/" system/{decomposeParDict,decomposeParDict.hierarchical,decomposeParDict.ptscotch}
   sed -ri "s/\(4 2 1\)/\(16 4 4\)/" system/{decomposeParDict,decomposeParDict.hierarchical,decomposeParDict.ptscotch}



   此处配置为双节点运行，运行CPU核数为256，16*4*4=256。可根据具体情况修改。

5. 执行以下命令进行运行。
   • 单节点

     ./Allrun

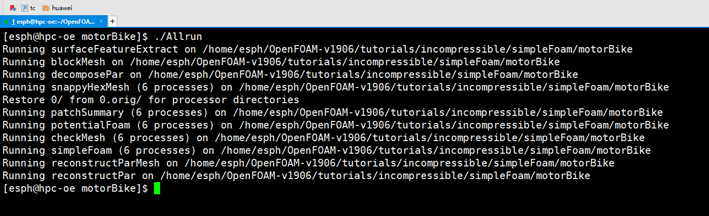

     下图为单节点使用CPU核心数为6时的运行截图，其它配置得到的结果应与下图类似。





     若使用root用户运行，需要参照多节点运行部分修改RunFunctions文件，在mpirun命令后加入“--allow-run-as-root”。

   • 双节点
     1. 创建“hostfile”文件。

        vi hostfile

     2. 按“i”进入编辑模式。

        Node1
        Node2



        Node1和Node2为运行代码的节点名称，依照实际情况修改，并保证节点相互可以Ping通。注意多台机器间的SSH免密登录。

     3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。
     4. 修改“RunFunctions”文件。

        vi  /path/to/OPENFOAM/bin/tools/RunFunctions

     5. 按“i”进入编辑模式，编辑如下内容。

        $mpirun -x PATH=$PATH –x LD_LIBRARY_PATH=$LD_LIBRARY_PATH -x WM_PROJECT_DIR=$WM_PROJECT -n $nProcs $appRun $appArgs "$@" </dev/null >> $logFile 2>&1

        至此，多节点运行所需配置完成。

     6. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。
     7. 执行以下命令进行运行。

        ./Allrun

6. 计算结束正常退出后，生成计算日志文件，执行vi log.simpleFoam打开log.simpleFoam。需要查看“log.simpleFoam”日志中的“ExecutionTime”数值，单位是“s”，数值越少性能越优。
