运行和验证

操作步骤

1. 使用PuTTY工具，以root用户登录服务器。
2. 执行以下命令进入测试目录。

   cd /path/to/WANNIER90/wannier90-3.1.0/examples/example03

3. 执行以下命令进行测试。

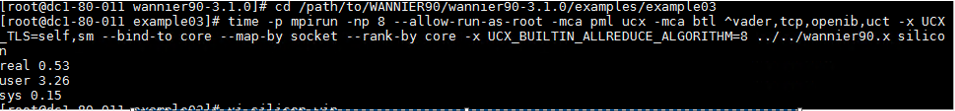

   • 单节点

     time -p mpirun -np 8 --allow-run-as-root -mca pml ucx -mca btl ^vader,tcp,openib,uct -x UCX_TLS=self,sm --bind-to core --map-by socket --rank-by core -x UCX_BUILTIN_ALLREDUCE_ALGORITHM=8 ../../wannier90.x silicon

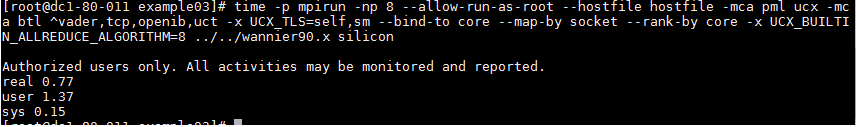

   • 多节点

     time -p mpirun -np 16 -N 8 -x PATH=$PATH -x LD_LIBRARY_PATH=$LD_LIBRARY_PATH --allow-run-as-root --hostfile hostfile -mca pml ucx -mca btl ^vader,tcp,openib,uct -x UCX_TLS=self,sm --bind-to core --map-by socket --rank-by core -x UCX_BUILTIN_ALLREDUCE_ALGORITHM=8 ../../wannier90.x silicon



     • -np参数为使用的总进程数，-N为每个节点运行的进程数，这里以两节点为例，需要根据机器配置进行调整。
     • 多节点运行中的--hostfile参数为节点名的列表，在example03目录下创建一个hostfile文件，写入多个节点的hostname。
     • -x UCX_TLS=self,sm参数与环境上网络有关，非固定。
     • 多个节点请保证所需软件的路径、环境变量均相同。所需软件包括上述所有需要安装的软件。
     • 多个节点请保证算例路径相同。
     • 保证多个节点之间能实现免密登录且已经关闭防火墙。

     执行成功后将生成一个“silicon.wout”的文件，输出结果样例如下图所示。





4. 执行以下命令修改“silicon.win”文件。
   1. 打开“silicon.win”文件。

      vi silicon.win

   2. 按“i”进入编辑模式，在第2行后新增如下内容。

      restart           = plot
      bands_plot        = true



      执行4.a之后，按“Esc”键，输入“:set nu”，按“Enter”即可显示出行号。

   3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

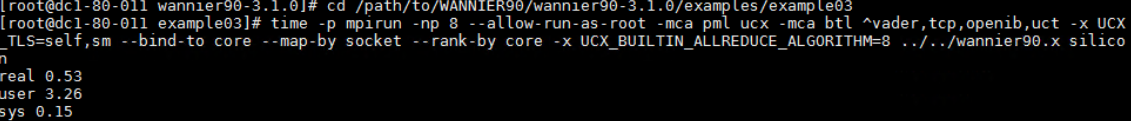

5. 重新执行3的测试命令。执行成功后在当前目录会生成“silicon_band.gnu”和“silicon_band.dat”文件。此步显示图形的操作只是程序运行的补充，不影响程序的运行或性能。

   time -p mpirun -np 8 --allow-run-as-root -mca pml ucx -mca btl ^vader,tcp,openib,uct -x UCX_TLS=self,sm --bind-to core --map-by socket --rank-by core -x UCX_BUILTIN_ALLREDUCE_ALGORITHM=8 ../../wannier90.x silicon





   • -np参数为使用的总进程数，需要根据机器配置进行调整。
   • -x UCX_TLS=self,sm参数与环境上网络有关，非固定。
6. 执行以下命令使用Gnuplot交互式绘图工具绘图。

   gnuplot

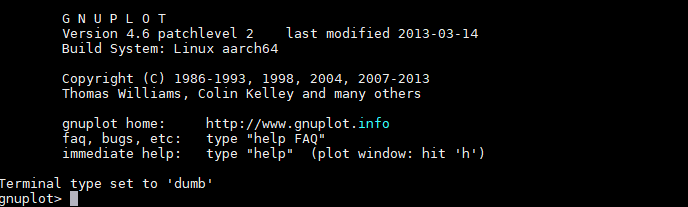

   进入如下运行界面：



   load '/path/to/WANNIER90/wannier90-3.1.0/examples/example03/silicon_band.gnu'

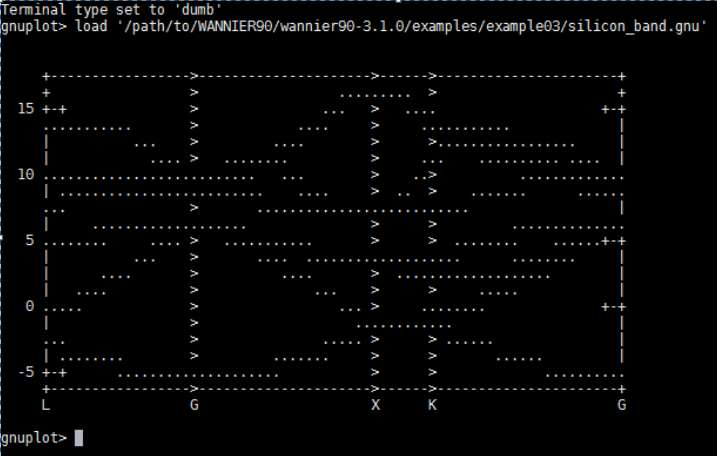

   生成如下图形界面：
