环境要求

硬件要求

硬件要求如表1所示。

表1 硬件要求
处理器	鲲鹏920 5220处理器
核数	2*32核
主频	2600MHz
内存大小	12*16GB
内存频率	2666MHz
网卡	IN200网卡4*25GE
硬盘	系统盘：RAID1（2960GB SATA SSD）数据盘：Raid模式下使能JBOD（124TB SATA HDD）
RAID卡	Avago SAS 3508

软件要求

软件要求如表2所示。

表2 相关软件版本
软件名称	版本
OS	CentOS Linux release 7.6.1810或RHEL 7.5
Ceph	12.2.11
ceph-deploy	2.0.1

扩容前物理组网

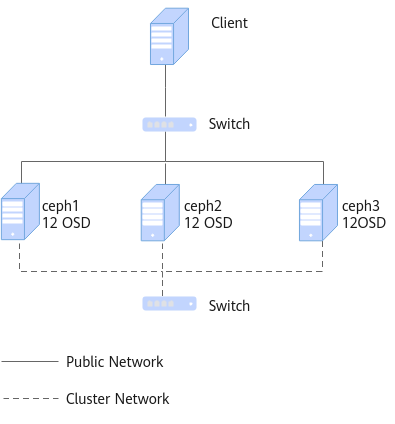

Ceph集群由Ceph客户端和Ceph服务端组成，扩容前物理组网如图1所示。

图1 扩容前物理组网示意图

扩容前集群规划如表3所示。

表3 扩容前集群规划
集群节点	管理IP	Public Network	Cluster Network
ceph1	192.168.2.156	192.168.3.156	192.168.4.156
ceph2	192.168.2.157	192.168.3.157	192.168.4.157
ceph3	192.168.2.158	192.168.3.158	192.168.4.158

扩容前客户端规划如表4所示。

表4 扩容前客户端规划
客户端	管理IP	业务口IP
client1	192.168.2.192	192.168.3.192

管理IP：用于BMC管理配置使用的IP，即带外管理网口。
内部集群IP（Cluster Network）：用于集群之间同步数据的IP，选取任意一个25GE网口配置即可。
外部访问IP（Public Network）：存储节点供计算节点访问的IP，用于计算节点访问块设备等时连接的IP，选取任意一个25GE网口配置即可。
客户端作为压力机，需保证客户端与集群的前端网络在同一个网段，建议选用25GE网口进行配置。
扩容前的三台服务器均为x86架构，本文档以华为FusionSever Pro 2288H V5为例。

扩容后物理组网

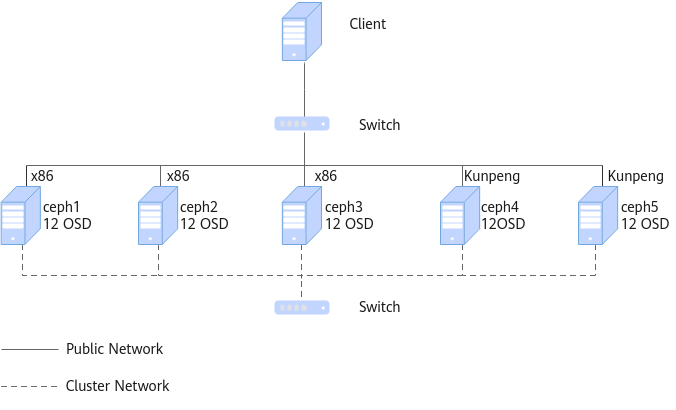

扩容后物理组网如图2所示。

图2 扩容后物理组网示意图

扩容后集群规划如表5所示。

表5 扩容后集群规划
集群节点	管理IP	Public Network	Cluster Network
ceph1	192.168.2.156	192.168.3.156	192.168.4.156
ceph2	192.168.2.157	192.168.3.157	192.168.4.157
ceph3	192.168.2.158	192.168.3.158	192.168.4.158
ceph4	192.168.2.197	192.168.3.197	192.168.4.197
ceph5	192.168.2.198	192.168.3.198	192.168.4.198

扩容后客户端规划如表6所示。

表6 扩容后客户端规划
客户端	管理IP	业务口IP
client1	192.168.2.192	192.168.3.192

管理IP：用于BMC管理配置使用的IP，即带外管理网口。
内部集群IP（Cluster Network）：用于集群之间同步数据的IP，选取任意一个25GE网口配置即可。
外部访问IP（Public Network）：存储节点供计算节点访问的IP，用于计算节点访问块设备等时连接的IP，选取任意一个25GE网口配置即可。
客户端作为压力机，需保证客户端与集群的前端网络在同一个网段，建议选用25GE网口进行配置。
扩容前的三台服务器均为x86架构，本文档以华为FusionSever Pro 2288H V5为例。
新扩容的机器ceph4、ceph5为鲲鹏服务器。
