配置网络（桥接模式）

假设KVM虚拟机已安装完成，为了可以从局域网的其他PC访问到KVM虚拟机上的TomEE服务，一种可行的方法是将KVM虚拟机（GUEST）以桥接方式与宿主机（HOST）连接，使虚拟机可以获得局域网中一个独立的IP地址。

配置网桥

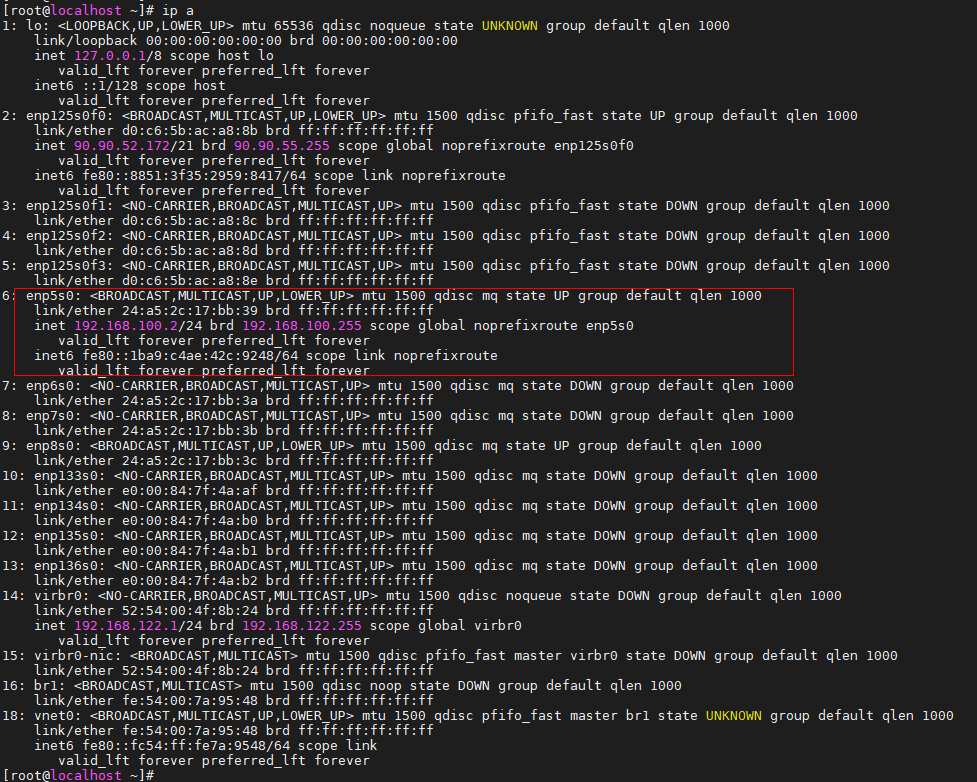

  1. 查看网络。
    ip a

    找一个网卡状态为UP且已配置IP的网口（IP地址根据实际情况配置），本测试目标是将KVM虚拟机桥接到enp5s0所在网段（192.168.100.XXX，子网掩码是255.255.255.0）。

  2. 查看网桥，确认没有网桥br0。
    1

    brctl show
  3. 停止NetworkManager服务，防止后面修改的配置被意外生效。
    1

    systemctl stop NetworkManager
  4. 创建网桥br0。
    1. 打开文件ifcfg-br0。
      1

      vi /etc/sysconfig/network-scripts/ifcfg-br0
    2. 添加如下内容后，保存退出。
       1
 2
 3
 4
 5
 6
 7
 8
 9
10

      DEVICE=br0
ONBOOT=yes
TYPE=Bridge
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=192.168.100.2
NETMASK=255.255.255.0
GATEWAY=192.168.100.1
STP=on
DELAY=0.0

      如果使用如下操作创建网桥，在宿主机重启后会失效。

      1
2
3
4
5
6

      brctl addbr br0
brctl addif br0 enp5s0
ifconfig br0 192.168.100.2/24
service network restart
brctl show
ip a
  5. 修改文件ifcfg-enp5s0，使enp5s0网卡连接br0网桥。
    1. 备份文件ifcfg-enp5s0。
      1

      mv /etc/sysconfig/network-scripts/ifcfg-enp5s0 /home/
    2. 打开文件ifcfg-enp5s0。
      1

      vi /etc/sysconfig/network-scripts/ifcfg-enp5s0
    3. 添加如下内容后，保存并退出。
      1
2
3
4
5
6

      HWADDR=24:a5:2c:17:bb:39
DEVICE=enp5s0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BRIDGE=br0

      查看enp5s0的HWADDR值，回显中ether后面的mac地址值就是HWADDR值。

      ip a
  6. 使ifcfg-br0和ifcfg-enp5s0生效。
    • CentOS系统：
      1

      systemctl restart network
    • openEuler系统：
      1

      systemctl restart NetworkManager

      重启网络服务后，若配置仍未生效，一方面需要检查以上操作配置是否正确，另一方面可尝试重启宿主机然后再重启网络服务。

  7. 查看网络。
    1

    ip a

    确认br0和enp5s0的配置已经生效。

  8. 查看网桥。
    1

    brctl show

    br0的interfaces下出现了enp5s0，则网桥配置成功。

配置虚拟机

  1. 修改虚拟机配置。
    1. 打开虚拟机配置文件。
      1
2
3

      vi /etc/libvirt/qemu/vm1.xml
或者
virsh edit vm1
    2. 在<devices>标签下找到<interface>标签，将br1修改为br0，保存退出。

      若不存在<interface>标签，则直接在<devices>标签下添加如下内容：

      1
2
3
4
5
6

      <interface type='bridge'>
      <mac address='52:54:00:7a:95:48'/>
      <source bridge='br1'/>
      <model type='virtio'/>
      <address type='pci' domain='0x0000' bus='0x01' slot='0x00' function='0x0'/>
</interface>
      • <interface type='bridge'>表示虚拟机将使用桥接模式。
      • <mac address='52:54:00:7a:95:48'/>中的MAC地址在安装虚拟机后自动生成，将被用作虚拟机网卡eth0的MAC地址，通常情况不需要修改，若修改需要确认不能和网桥br0的MAC地址相同。
      • <source bridge='br0'/>表示将与宿主机中的br0网桥连接。
  2. 生效虚拟机配置。
    1

    systemctl restart libvirtd

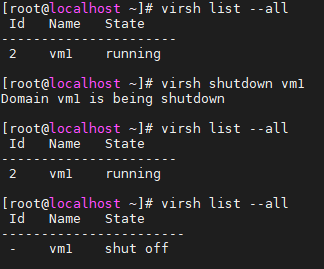

  3. 关闭虚拟机。
    1

    virsh list --all

    1

    virsh shutdown vm1

    1

    virsh list --all

    确认虚拟机State为shut off。

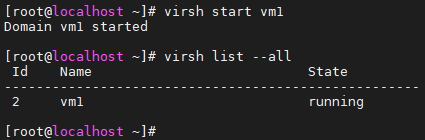

  4. 启动虚拟机。
    1

    virsh start vm1

    1

    virsh list --all

  5. 查看网桥。
    1

    brctl show

    若br0的interfaces下出现“vnet0”，则表示虚拟机vm1成功连接网桥（只有vm1.xml配置生效了且vm1启动成功，vnet0才存在）。

  6. 登录虚拟机。
    1

    virsh list --all

    1

    virsh console vm1 --force
  7. 配置网卡。
    1. 查看网络。
      1

      ip a
    2. 修改网卡配置。
      • CentOS系统：
        1. 编辑ifcfg-eth0文件。
          1

          vi /etc/sysconfig/network-scripts/ifcfg-eth0
        2. 修改如下内容后（通常只需要修改黑色加粗部分，IPADDR配置为与宿主机同网段的未被使用的IP地址），保存退出。
           1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

          TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=eth0
UUID=aca69508-f4c7-4ff2-9cc5-668ac45e429e
DEVICE=eth0
ONBOOT=yes
IPADDR=192.168.100.3
NETMASK=255.255.255.0
GATEWAY=192.168.100.1
      • openEuler系统：
        1. 编辑ifcfg-enp1s0文件。
          1

          vi /etc/sysconfig/network-scripts/ifcfg-enp1s0
        2. 修改如下内容后（通常只需要修改黑色加粗部分，IPADDR配置为与宿主机同网段的未被使用的IP地址），保存退出。
           1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

          TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=enp1s0
UUID=dedf1652-5eff-3fb4-be23-c658b834774f
DEVICE=enp1s0
ONBOOT=yes
AUTOCONNECT_PRIORITY=-999
IPADDR=192.168.100.13
NETMASK=255.255.255.0
GATEWAY=192.168.100.1

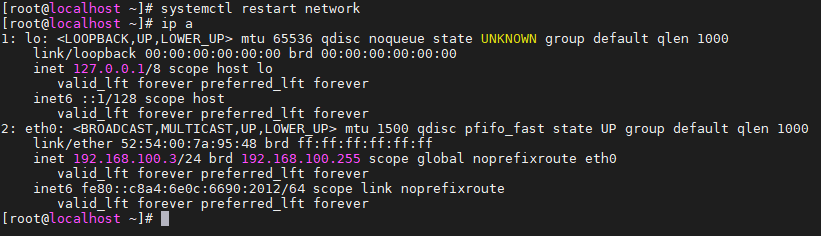

  8. 生效网卡。
    • CentOS系统：
      1

      systemctl restart network

      1

      ip a

    • openEuler系统：
      1

      systemctl restart NetworkManager

      1

      ifdown enp1s0

      1

      ifup enp1s0

      1

      ip a

验证网络

  1. 虚拟机与宿主机互ping。
  2. 虚拟机与局域网内其他主机互ping。
  3. 宿主机与局域网内其他主机互ping。
    • 若无法ping通，尝试在宿主机对网桥br0抓包，然后分析问题。
      1

      yum -y install tcpdump

      1

      tcpdump -i br0
    • 若都可ping通即表示桥接配置完成。
    • 若虚拟机只与宿主机可以互通，虚拟机与局域网内其他主机无法互通，则可能需要关闭宿主机的网络过滤器。
    1. 禁用网络过滤器。
      1. 编辑sysctl.conf文件。
        1

        vim /etc/sysctl.conf
      2. 按“i”进入编辑模式，在文件中添加如下配置。
        1
2
3

        net.bridge.bridge-nf-call-ip6tables = 0
net.bridge.bridge-nf-call-iptables = 0
net.bridge.bridge-nf-call-arptables = 0
      3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。
    2. 重新加载kernel参数使配置生效。
      1

      sysctl -p
父主题： 虚拟机
