带外数据通路介绍

服务器BMC与网卡之间的数据通道主要有3条，如图1所示。

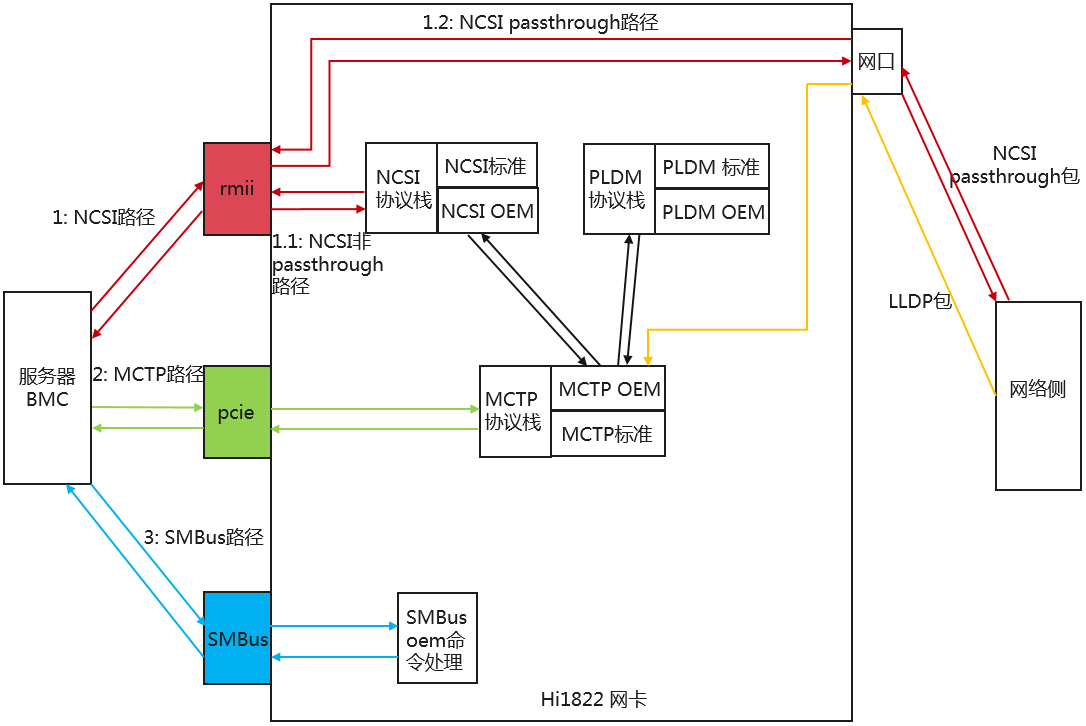

图1 服务器BMC与网卡之间的数据通道

• 基于RMII的NCSI通道

  基于RMII通道传输的报文主要分为两种，一种是标准的NCSI边带管理命令交互（标准控制命令、华为自定义OEM命令），实现服务器BMC与网卡之间通过NCSI的边带通信；另一种是NCSI-passthrough报文，该路径主要用于传输BMC和网络侧之间的passthrough报文，用来实现网络侧通过网口的通信。

• 基于PCIE的MCTP通道

  该路径基本功能为基于PCIE通路实现管理控制器（BMC）与网卡之间的通信。标准的MCTP协议处理分为：MCTP控制命令和MCTP消息。前者是遵循DMTF MCTP标准协议规范的标准命令，后者为以MCTP为数据传输通道进行数据传输的MCTP message传输用法。在当前的网卡实际应用中将NCSI的oem命令和PLDM oem命令的数据内容填写到MCTP报文payload中去传输，实现了NCSI-over-MCTP和PLDM-over-MCTP的协议绑定。

  目前NCSI-over-MCTP和PLDM-over-MCTP主要用于BMC通过MCTP通道查询网卡信息（如核温、光模块温度等等）。

• 基于I2C的SMBus通道

  该路径是基于I2C总线原理实现管理控制器（BMC）与网卡之间的通信。SMBus接口能够让各种系统芯片元件之间相互通信，能响应系统复位。SMBus提供一个系统和电源管理相关的任务控制总线。利用系统管理总线，网卡可以提供制造商信息，包括温度、芯片健康状态等。
