性能分析工具的使用
NVIDIA提供了专业的GPU性能分析工具,在性能优化领域常用的是Nsight Systems和Nsight Compute。
- Nsight Systems可以提供系统级应用程序分析,从宏观上揭示应用的性能表现,利用Nsight Systems可以从时间线上一目了然地看到更多信息。它支持对整个系统、CPU、GPU、操作系统、运行时和工作负载本身的整体视图,应用的实际性能表现来源于多方面,而非局限于提升单个核函数运行效率。
- Nsight Compute则可以针对单独的Kernel函数进行CUDA内核级分析。
性能分析工作流程如图1所示。从Nsight Systems开始,获得应用的系统级概览,通过消除系统级瓶颈,例如不必要的线程同步或数据移动,并提高算法的系统级并行性。完成此操作后,继续使用Nsight Compute优化最重要的CUDA内核。定期返回Nsight Systems以确保始终专注于最大的性能瓶颈,否则瓶颈可能已经转移,此时再对核函数优化可能不会达到预期效果。
Nsight System使用
- 生成分析报告。
nsys profile -y 1 -d 100 app
各参数含义:
- -y/--delay:延迟多少秒开始采集
- -d/--duration:设定采集总时间,单位秒
在命令中增加--stats=true可以在采集结束之后查看系统概览。
- 通过Windows版本Nsight System软件导入刚生成的分析报告文件。
Linux上的采集性能的Nsight版本需要和Windows版本一致。

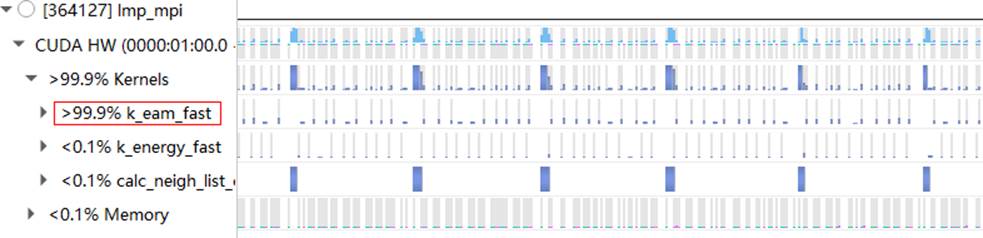

- 在Timeline view标签页查看CPU/GPU的运行时间分布,进而可以定位瓶颈位置。
Nsight Compute使用

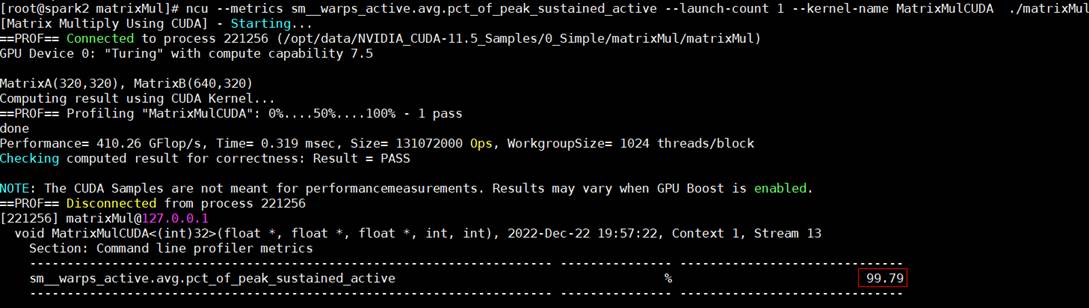

- 采集单个微架构相关指标数据。
- 采集全量指标数据。
ncu --set full --import-source=yes --launch-skip 1000 --launch-count 1 --kernel-name k_eam_fast --export ncu-log app
执行后生成分析报告。
各参数含义:
- --set full:采集全部的指标数据,可使用ncu --list-sets查看GPU支持采集的sections
- --import-source=yes:采集源码信息,前提条件是nvcc编译参数需要添加选项“-lineinfo”
- --launch-skip 1000:设定kernel启动前跳过的次数
- --launch-count 1:设定kernel启动的次数
- --export ncu-log:指定输出报告的文件名
- 通过Windows版本Nsight Compute软件导入刚生成的分析报告文件。
- 切换到Details标签页,查看如下信息。
指标
含义
GPU Speed Of Light Throughput
查看GPU计算和存储资源的整体使用情况。
Compute Workload Analysis
查看SM计算资源的使用情况,以及IPC。
Memory Workload Analysis
查看各级存储的使用情况。
Scheduler Statistics
查看warp调度器发射指令的情况。
Warp State Statistics
查看kernel执行期间warp的状态信息。
Instruction Statistics
查看SASS汇编指令组成和执行情况。
Launch Statistics
查看kernel启动的资源配置情况(grid/block/thread/warp/register/shared memory)
Occupancy
查看warp占用率。
- 切换到Source标签页,查看完整的CUDA源码、相关联的SASS汇编码和PTX汇编码,以及跟代码相关联的指标数据。
性能分析案例

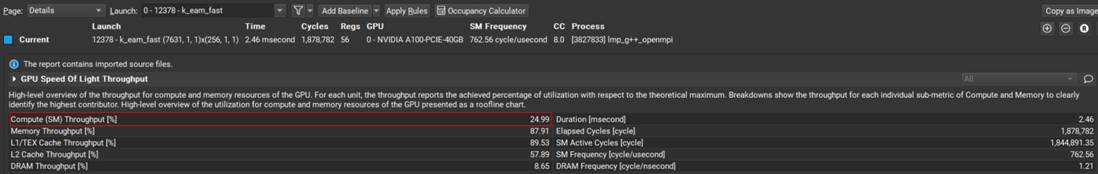

- 对Lammps应用进行性能瓶颈分析,导入生成的分析报告到Nsight Compute软件。
可以看出计算资源的吞吐较低。

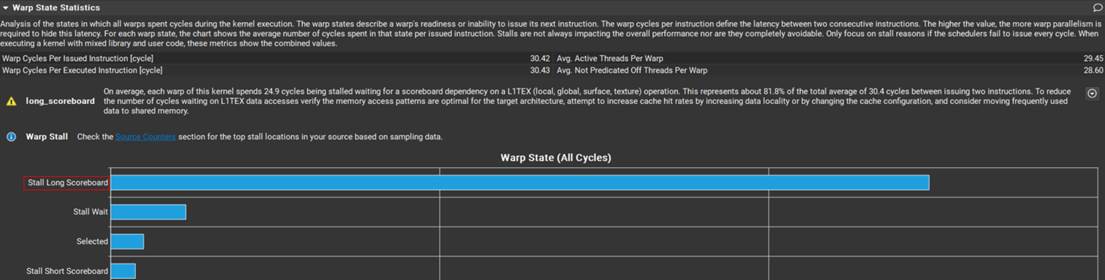

- 查看Compute Workload Analysis和Warp State Statistics,如下图描述各个warp stall的占比。
可以看出“Stall Long Scoreboard”是导致warp stall的主要原因。

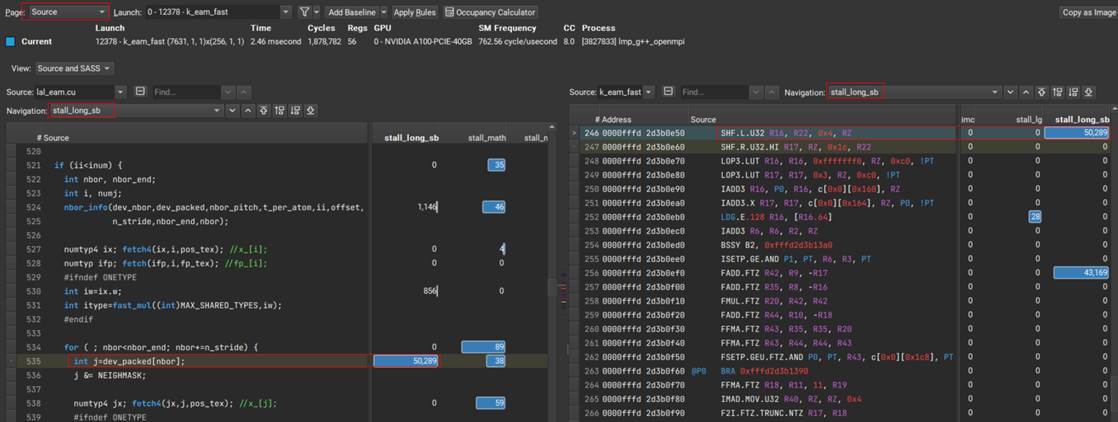

- 切换到“Source”标签页查看具体哪些代码导致Stall Long Scoreboard,进而去优化这些代码的执行方式。
