远程证明

获取基线度量值

环境准备安装virtCCA_sdk时，会主动安装gen_rim_ref二进制工具。

1. 生成dtb设备树二进制文件。
   1. 编辑cVM的xml配置，增加如下透传QEMU参数。

      <qemu:arg value='-machine'/>
      <qemu:arg value='dumpdtb=/path/to/dump.dtb'/>



      其中dumpdtb为指定的dtb生成路径。

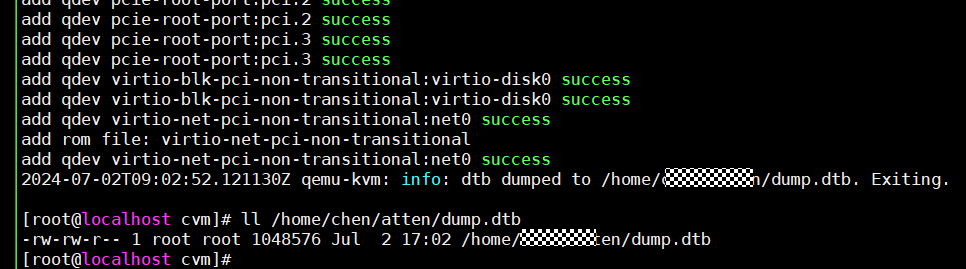

   2. 启动cVM虚拟机，将在指定路径下生成dtb文件。

      virsh define <cvm.xml>
      virsh start <cvm>



   3. 编辑cVM虚拟机xml配置，删除增加的QEMU透传参数。

2. 基于gen_rim_ref获取cVM基线度量值。根据启动方式的不同执行对应的命令行。
   • Kernel直接启动：在虚拟机中通过配置Kernel镜像和initramfs启动的方式。

     gen_rim_ref -k <kernel_path> -d <dtb_path> [-i <initramfs_path>] -v <vcpu_num>

   • grub启动：通过配置UEFI路径和qcow2镜像启动的方式。

     gen_rim_ref -f <firmware_path> -d <dtb_path> -v <vcpu_num>

   其中：

   • kernel_path：为cVM虚拟机使用的guest的Kernel文件路径。
   • dtb_path：为cVM的设备树二进制文件。
   • 可选：initramfs_path：为初始ram文件系统路径。需在使用initramfs时添加。
   • vcpu_nums：为cVM虚拟机配置虚拟CPU个数。
   • firmware_path：为cVM配置的UEFI固件路径。







   默认使用的hash算法为sha256，若需要使用sha512，可修改gen_rim_ref源码中的hash_algo为1。gen_rim_ref源码位于“virtCCA_sdk/attestation/rim_ref/”下。

Demo演示

1. 请参见编译远程证明Demo完成演示Demo的编译。
2. 请参见启动虚机完成机密虚拟机的启动，并将server部署到虚拟机任意目录下。

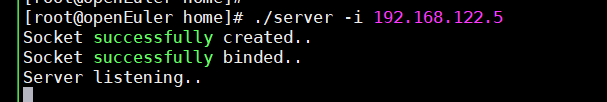

3. 在虚拟机内启动server。

   ./server -i <ip> -p <port>

   其中：

   • 可选：ip：服务端配置的IP地址。默认为本地回环。
   • 可选：port：服务端配置的端口。默认为7220。

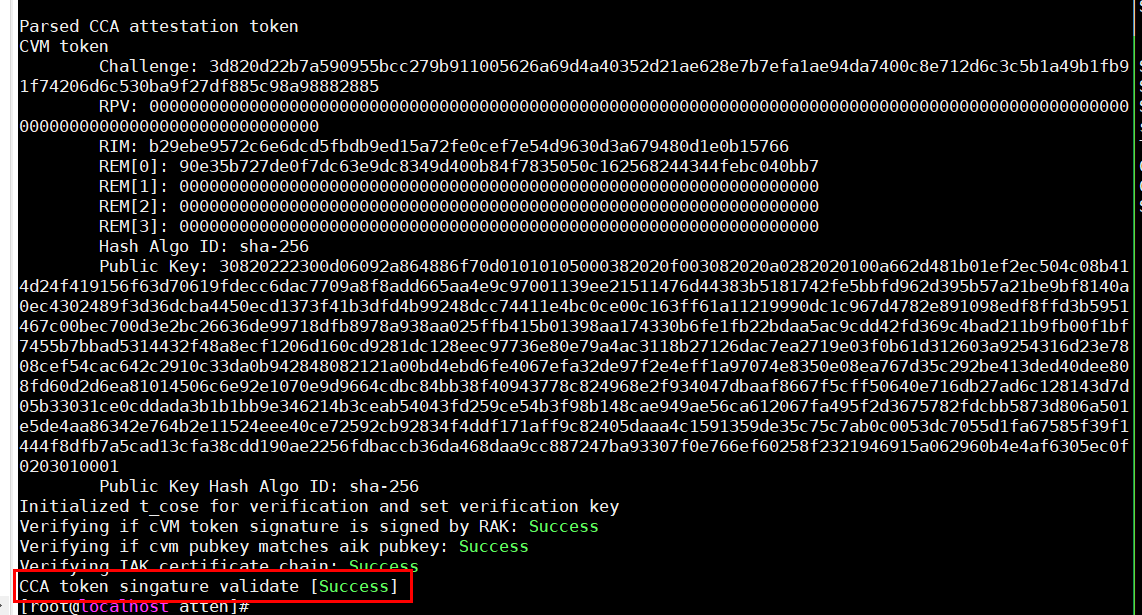

4. client发起远程证明请求。

   ./client -i <ip> -p <port> -m <measurement>

   其中：

   • 可选：ip：要连接的服务端IP地址。默认为本地回环。
   • 可选：port：要连接的服务端端口。默认为7220。
   • measurement：cVM虚拟机的基线度量值。请参见获取基线度量值。



rats-tls演示

TEE套件完成了rats-tls的适配，请参见如下步骤实现基于rats-tls的远程证明。

1. 请参见编译rats-tls样例完成rats-tls库和样例demo编译。
2. 远程证明服务端部署。将编译好的rats-tls.tar.gz拷贝到cVM内，解压后拷贝到系统目录。

   tar xvf rats-tls.tar.gz
   cp -rf lib/rats-tls /usr/lib/
   cp -rfL lib/rats-tls/librats_tls.so.0 /lib64/

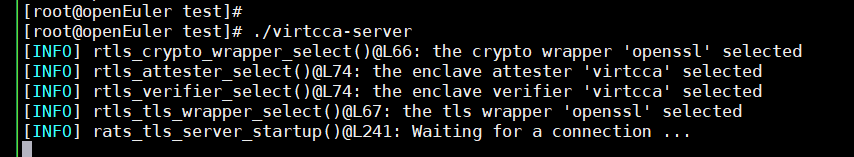

3. 启动rats-tls的服务端Demo。

   ./virtcca-server

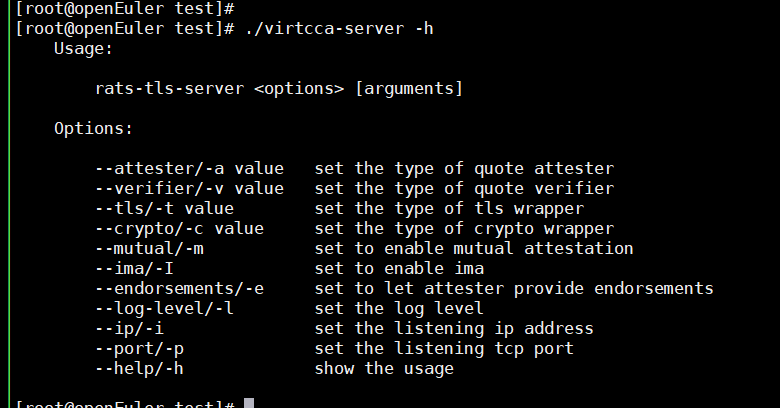

   可选参数同rats-tls原始提供的样例，可执行以下命令查看。

   ./virtcca-server -h



4. 请参见2在证明客户端完成rats-tls库的部署，并启动rats-tls的客户端Demo。

   ./virtcca-client -i <ip> -r <measurement> -d <ima_hash_path>

   其中：

   • 可选：ip：服务端的IP地址，默认为本地回环。
   • measurement：cVM的基线度量，请参见获取基线度量值。
   • 可选：ima_hash_path：需要使能IMA度量时指定。

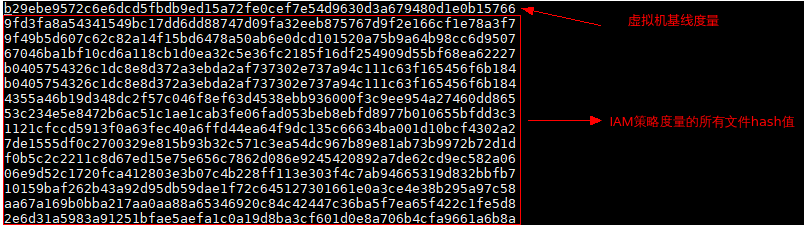

   • 若需要将IMA度量纳入验证，需在客户端通过-d参数指定hash文件路径，该文件包括所有纳入IMA度量的文件的hash值，每行对应一个文件的hash值，此外还需增加虚拟机的基线度量值。若不指定-d参数，则默认不校验IMA度量。



     文件的hash值计算方法应与虚拟机内IMA度量的算法保持一致，如sha256可使用如下方法计算。

     sha256sum path/to/file

     IMA策略配置可参考可信计算。

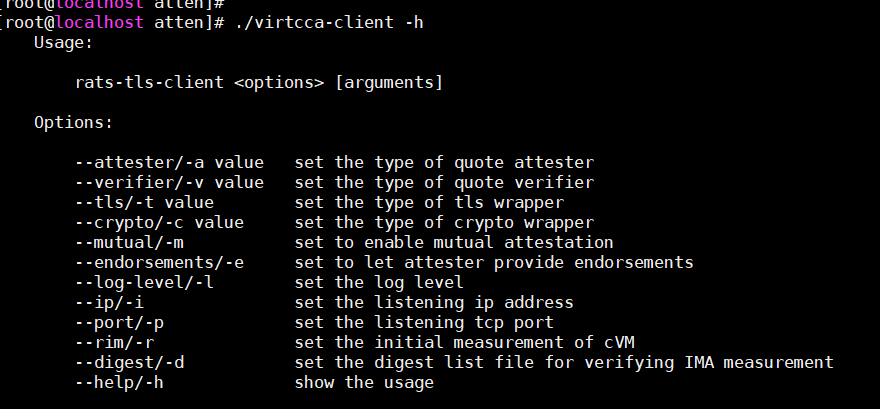

   • 可选参数同rats-tls原始提供的样例，可执行以下命令查看。

     ./virtcca-server -h



   • 若使用双向认证时（添加-m时），由于机密虚拟机里的服务器使用的verify实例默认为virtCCA，只能验证virtCCA格式的度量报告。此时客户端需要运行在机密虚拟机内，或通过-v指定server使用的verify实例，例如，若客户端无度量，可指定-v nullverifier。

启动时度量

TEE套件基于initramfs提供启动时度量的能力，请参见如下步骤实现启动时度量。

1. 请参见编译initramfs完成initramfs的构建。

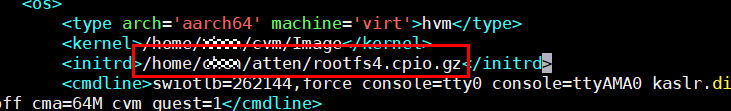

2. 在cVM虚拟机xml配置中增加initrd属性。（需要使用gen_rim_ref重新计算RIM度量值）

   <initrd>/path/to/rootfs.cpio.gz</initrd>





   将“/path/to/rootfs.cpio.gz”替换为实际绝对路径。

3. 启动机密虚拟机。

   virsh start <cvm>

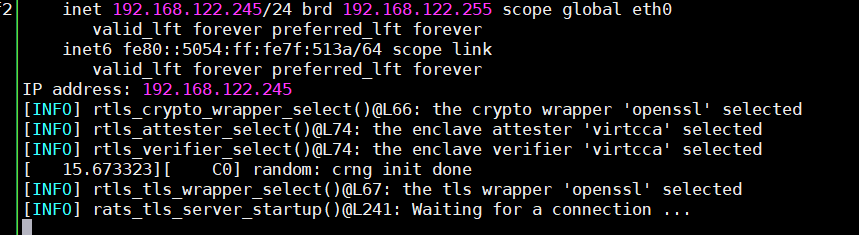

   虚拟机启动将卡在virtcca-server，等待client发起远程证明请求。initramfs会主动获取可用IP。



4. 启动客户端，发起远程证明和校验。

   ./virtcca-client -i <ip> -r <measurement> -d <ima_hash_path>

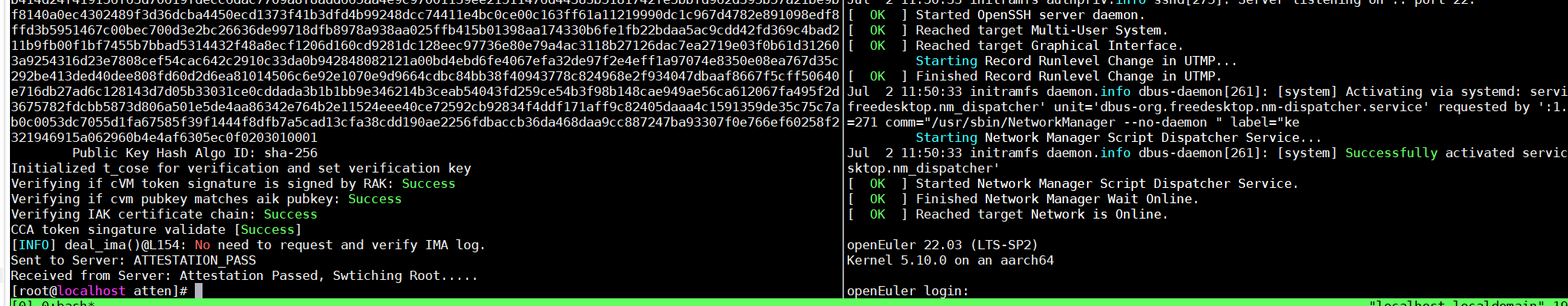

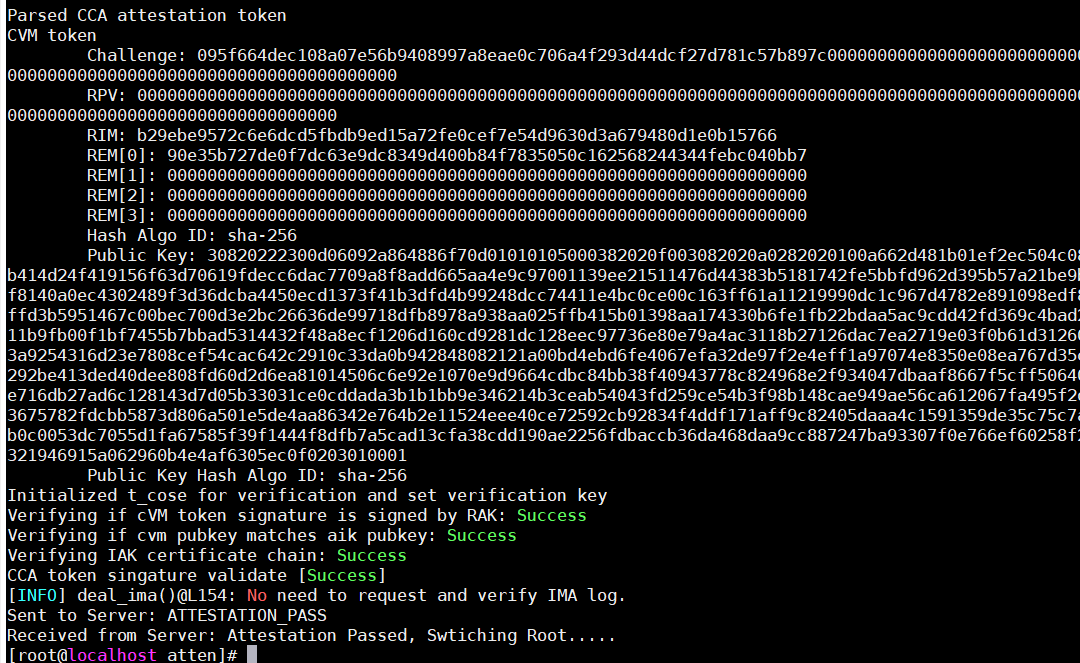

   • 客户端获取度量报告后，并验证通过后，虚拟机将切换到rootfs，并完成虚拟机启动。如果验证不通过，虚拟机将一直卡死直到客户端校验成功。
   • 使用gen_rim_ref生成基线度量值时，需要传入initramfs的路径，否则将导致度量报告验证不通过。

cVM启动

1. 修改XML文件，通过QEMU加载构建的initramfs和加密的rootfs，需使用重新编译后的Guest_kernel

   <os>
   <type arch='aarch64' machine='virt'>hvm</type>
   <kernel>path/guest_kernel</kernel>
   <initrd>/path/rootfs_with_encryptluks.cpio.gz</initrd>
   <cmdline>swiotlb=262144,force console=tty0 console=ttyAMA0 kaslr.disabled=1 root=/dev/vda rw  rodata=off cma=64M cvm_guest=1</cmdline>
   </os>

   <disk type='file' device='disk' model='virtio-non-transitional'>
   <driver name='qemu' type='raw' queues='4' cache='none' iommu='on'/>
   <source file='/path/encrypt.img'/>
   <target dev='vda' bus='virtio'/>
   </disk>

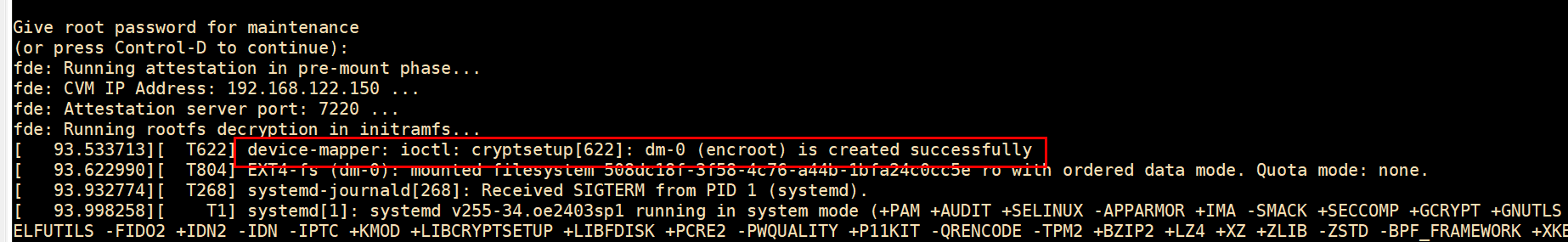

2. 远程证明client客户端验证完成解密磁盘。
   1. 加入-k输入解密磁盘密钥文件路径。

      ./virtcca-client -i [ip] -r [rim] -k [rootfs_key]

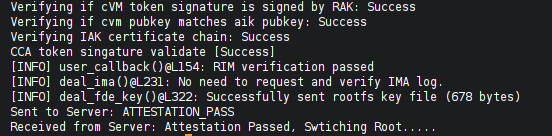

   2. 在client端验证通过。

      在完成cVM远程证明、建立安全信道之后，用户输入解密密钥，server端进行后续的解密和挂载rootfs启动流程。





      编译Guest_kernel时需打开以下.config文件中选项启用磁盘加密，否则会报未知类型等异常，具体请参见2.2.1编译Guest Kernel和rootfs。

      CONFIG_CRYPTO_SM3=y
      CONFIG_CRYPTO_SM3_GENERIC=y
      CONFIG_CRYPTO_SM4=y
      CONFIG_CRYPTO_SM4_GENERIC=y
      CONFIG_CRYPTO_XTS=y
      CONFIG_BLK_DEV_DM=y
      CONFIG_DM_CRYPT=y

      在提示 DM "dm-mod.create=" parameter support (DM_INIT) [N/y/?] (NEW) 时输入“y”后可继续执行。

额外数据盘的加密

1. 在机密虚机XML文件中额外定义一块vdb磁盘。（使用DD命令创建的空磁盘）

   <disk type='file' device='disk' model='virtio-non-transitional'>
   <driver name='qemu' type='raw' queues='4' cache='none' iommu='on'/>
   <source file='/path/encrypt_empty.img'/>
   <target dev='vdb' bus='virtio'/>
   </disk>

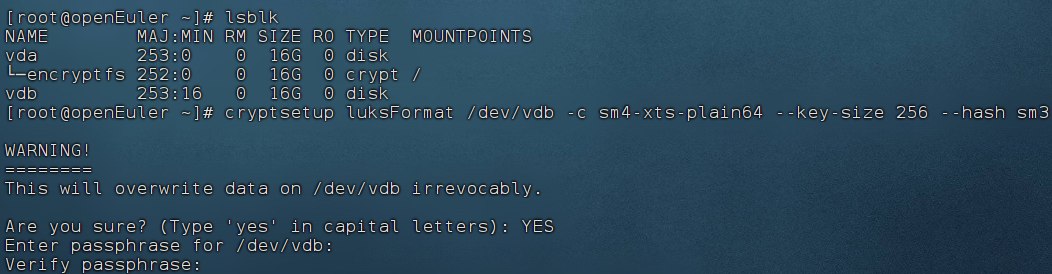

2. 进入虚机后使用cryptsetup工具加密vdb，方法请参见#ZH-CN_TOPIC_0000002187807873/section558211131209模块中的“落盘加密”流程。

   cryptsetup luksFormat /dev/vdb -c sm4-xts-plain64 --key-size 256 --hash sm3

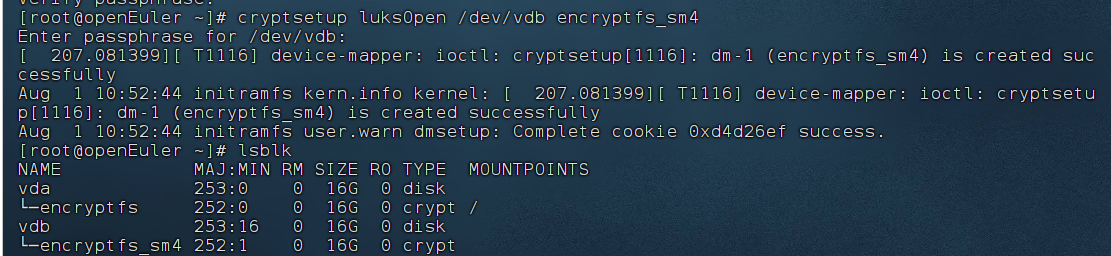

3. 使用cryptsetup luksOPen打开（解密）LUKS设备。

   cryptsetup luksOpen /dev/vdb encryptfs_sm4

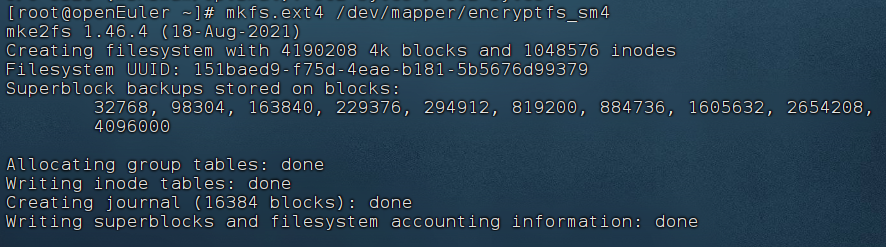

4. 格式化加密磁盘。

   mkfs.ext4 /dev/mapper/encryptfs_sm4

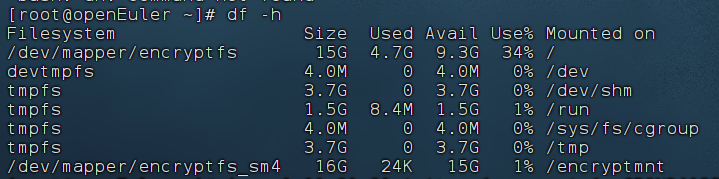

5. 创建挂载点并挂载到指定目录。

   mkdir -p /encryptmnt
   mount /dev/mapper/encryptfs_sm4 /encryptmnt/





   虚机重启后需要再次使用cryptsetup luksOPen打开（解密）LUKS设备后，挂载到指定目录。
