创建RAID

操作场景

  • 加入到RAID组的硬盘数据将会被清除，创建RAID前请确认硬盘中无数据或数据不需要保留。
  • SP686C RAID控制卡支持的硬盘类型为SAS/SATA HDD和SAS/SATA SSD，同一RAID组必须使用同介质类型的硬盘，但可以使用不同容量或不同厂商的硬盘。
  • 不支持使用SED盘创建RAID组。
  • 各RAID级别所需的硬盘数请参见多种RAID类型。
  • 硬盘需为服务器兼容的硬盘，各服务器兼容的硬盘信息请参见计算产品兼容性查询助手中的“部件兼容性”。
  • 仅空闲盘可用于创建RAID组。若需要将裸盘用于创建RAID组，请将用于创建RAID组的硬盘状态设置为“free”，具体操作请参见设置硬盘属性。

操作步骤

  1. 登录管理界面。具体操作方法请参见进入UEFI配置界面。
  2. 选择“Virtual Drive Management > Create Virtual Drive”进入RAID配置界面，如图1所示，参数说明如表1所示。

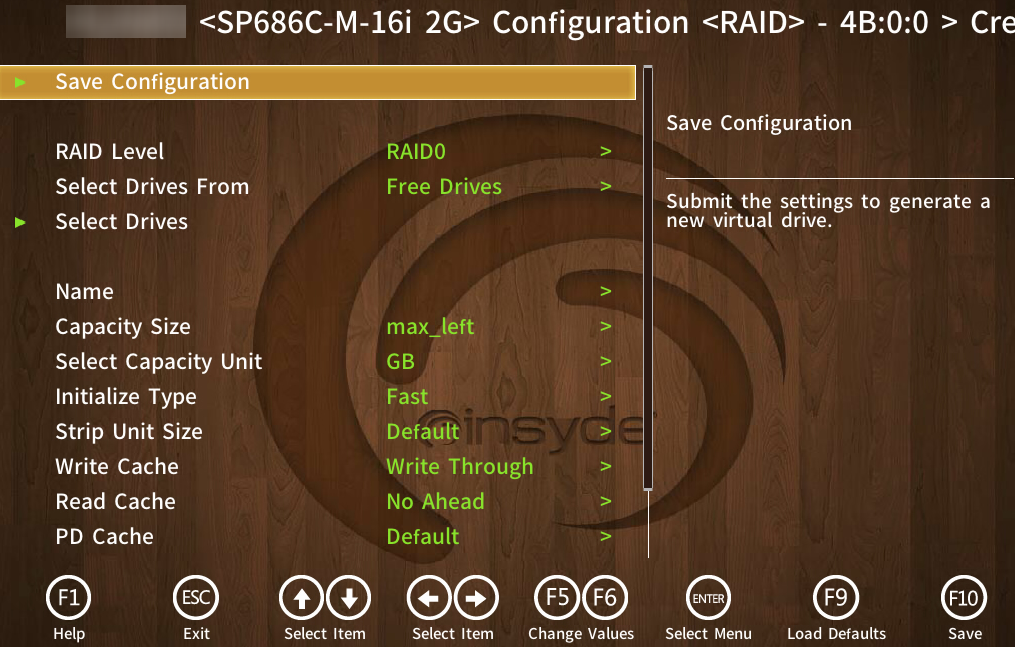

    图1 “Create Virtual Drive”
    表1 参数说明

    参数

    参数说明

    RAID Level

    选择RAID级别。

    Select Drives From

    虚拟磁盘成员盘来源。

    成员盘来源分为：

    • RAID Group：RAID组。
    • Free Drives：未加入过虚拟磁盘的空闲硬盘。

    Select Drives

    选择成员盘。

    Name

    虚拟磁盘名称。

    Capacity Size

    虚拟磁盘的容量，默认值为max_left（最大容量）。

    Select Capacity Unit

    容量单位，包括MB、GB和TB。

    Initialize Type

    初始化类型。包括：

    • Fast：快速初始化。
    • Front：前台初始化。
    • Background：后台初始化。

    Strip Unit Size

    虚拟磁盘条带大小。支持32KB、64KB、128KB、256KB、512KB、1024KB。

    • HDD默认条带大小为256KB。
    • SSD默认条带大小为64KB。

    Write Cache

    虚拟磁盘的Cache写策略，默认值为Write Through。可配置的策略包括：

    • Write Back：当控制卡Cache收到所有的传输数据后，将给主机返回数据传输完成信号。
    • Write Through：当硬盘子系统接收到所有传输数据后，控制卡将给主机返回数据传输完成信号。
    • Write Back Enforce：在控制卡无电容或电容损坏的情况下，强制使用“Write Back”模式。
    说明：
    • “Write Back Enforce”模式下，当服务器出现异常下电时，如果电容不在位或在充电状态下，控制卡中DDR（即Cache）的写数据将会丢失。不推荐使用该模式。
    • 一般情况下，对于HDD（机械硬盘），写策略设置为“Write Back”性能更优，对于SSD（固态硬盘），写策略设置为“Write Through”性能更优。

    Read Cache

    虚拟磁盘的Cache读策略，默认值为No Ahead。可配置的策略包括：

    • No Ahead：关闭预读取功能。
    • Ahead：使能预读取功能。控制卡可以预读取顺序数据或预测需要即将使用到的数据并存储在Cache中。
    说明：

    一般情况下，对于HDD（机械硬盘），读策略设置为“Ahead”性能更优，对于SSD（固态硬盘），读策略设置为“No Ahead”性能更优。

    PD Cache

    物理硬盘Cache写策略（仅对有Cache的硬盘有效）：

    • On：写过程中数据经过硬盘Cache，使写性能提升。但当系统意外掉电时，如果没有保护机制，Cache中数据会丢失。
    • Off：写过程中数据不经过硬盘Cache。当系统意外掉电时，数据不会丢失。
    • Default：保持硬盘当前Cache配置。

    Save Configuration

    保存当前配置。

  3. 选择RAID级别。

    1. 通过“↑”、“↓”选择“RAID Level”并按“Enter”。
    2. 在打开的列表中选择要配置的RAID级别，例如“RAID0”，并按“Enter”。

  4. 添加成员盘。

    1. 通过“↑”、“↓”选择“Select Drives”并按“Enter”。
      进入添加成员盘的界面，如图2所示。

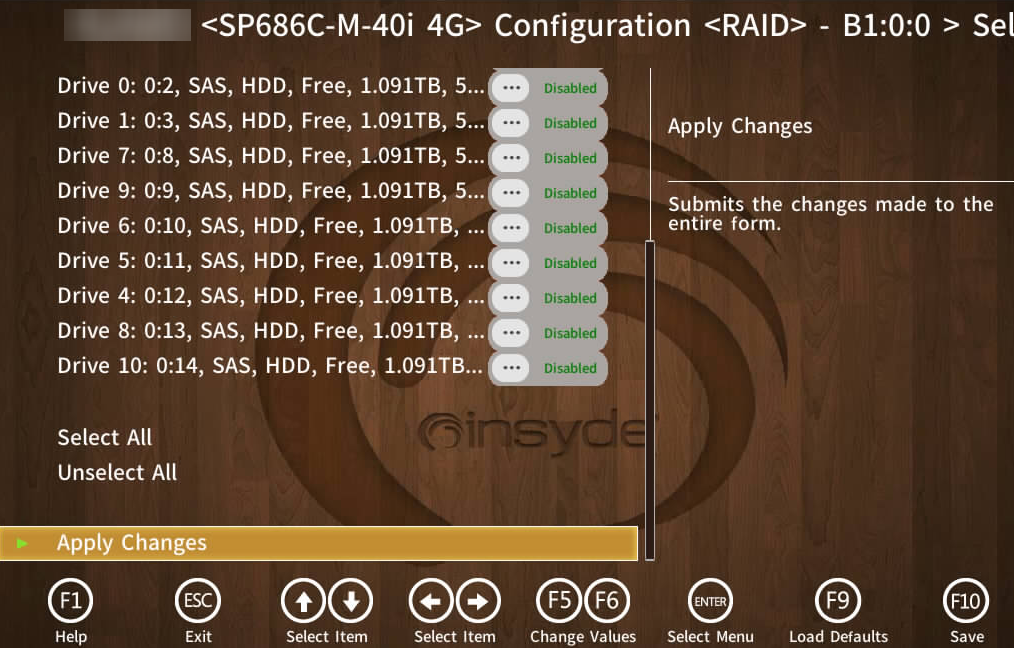

      图2 “Select Drives”
    2. 通过“↑”、“↓”选择要加入的成员盘，并按“Enter”。

      硬盘状态为“Enabled”时表示该硬盘已选择。

    3. 通过“↑”、“↓”选择“Apply Changes”，并按“Enter”返回上级界面。

  5. 按照表1所述配置虚拟磁盘的其他属性。

    如果需要创建多个VD，“Capacity Size”参数请按实际要求设置，创建第一个VD后，再参照创建多个VD章节增加其他VD。

  6. 保存配置。

    1. 通过“↑”、“↓”选择“Save Configuration”并按“Enter”。

      显示操作确认界面。

    2. 选择“Confirm”并按“Enter”。
    3. 选择“Yes”并按“Enter”。

      提示“Command executed successfully.Press ENTER to continue ...”。

    4. 按“Enter”完成配置。

  7. 检查配置结果。

    1. 返回至“Virtual Drive Management”界面。
    2. 选择“View Virtual Drives”并按“Enter”。

      显示当前存在的VD信息。
