创建网络IO诊断任务

前提条件

不存在“离线”状态的节点。

创建网络IO诊断分析任务

  1. 单击系统诊断后面的
  2. 参考“任务管理”和表1配置任务参数。

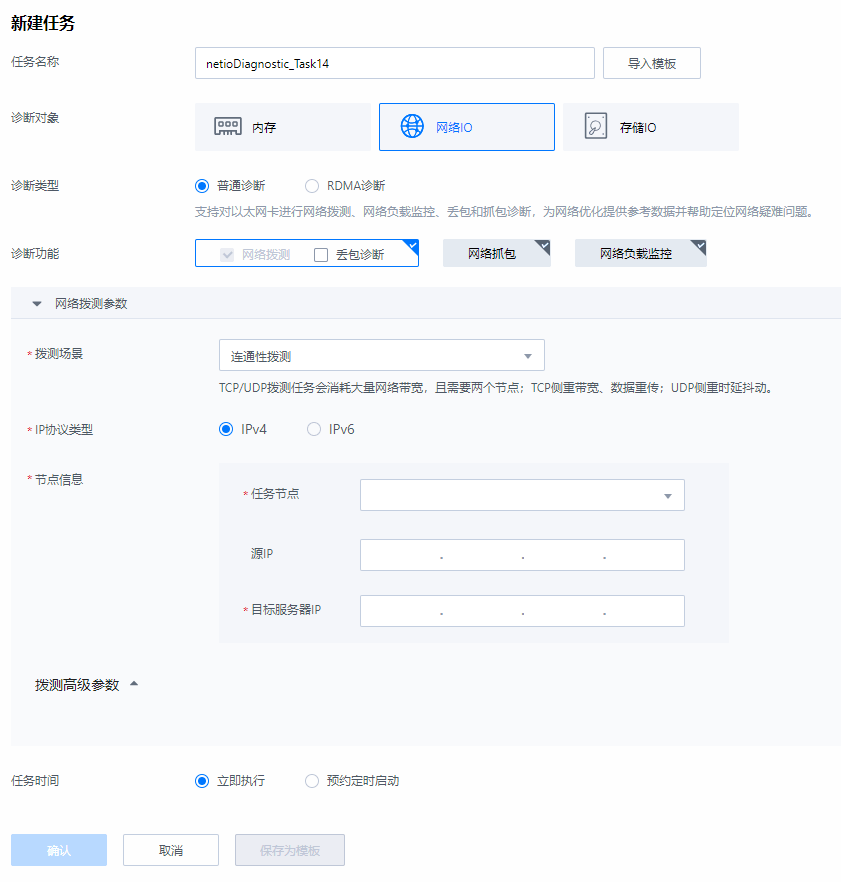

    图1 新建网络IO诊断任务
    表1 新建网络IO任务参数说明

    参数

    说明

    任务名称

    输入分析任务的名称。名称需要满足如下要求:

    • 只能由字母、数字、特殊字符(@#$%^&*()[]<>._-!~+空格)组成
    • 长度为1~32个字符

    诊断对象

    选择“网络IO”。

    诊断类型

    选择网络诊断的类型。可选择:

    • 普通诊断
    • RDMA诊断

    诊断功能

    选择网络IO的诊断功能。可选择:

    • 网络拨测
    • 丢包诊断
    • 网络抓包
    • 网络负载监测
    • 性能压测(RDMA诊断时可选)
    说明:

    网络拨测、丢包诊断两者必选一个,网络抓包和网络负载监测可复选。

    拨测场景

    选择需要诊断的拨测场景。诊断类型为“普通诊断”时需配置,可选择:

    • 连通性拨测
    • TCP拨测
    • UDP拨测

    IP协议类型

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“连通性拨测”时需要配置。

    选择需要诊断的IP协议类型。可选择:

    • IPv4
    • IPv6

    节点信息

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“连通性拨测”时需要配置。

    • 任务节点:配置运行任务的服务器IP地址。
    • 源IP(IPv4时可选):配置客户端发送IP地址。
    • 目标服务器IP:配置目标服务器IP地址。
    • 源端网口:IPv6时需配置。
    说明:

    可点击按钮添加节点,也可点击按钮删除多余节点。

    组网参数

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需要配置。

    • 服务端任务节点
    • 服务端IP
    • 服务端端口
    • 客户端任务节点
    • 客户端IP
    • 客户端端口
    • 客户端网口(IPv6时需配置)

    报告间隔(ms)

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需要配置。

    配置拨测报告的间隔,默认1000毫秒,范围100~10000毫秒。

    拨测限值

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需要配置。

    • 拨测时长(s):默认10秒,范围1~60秒。
    • 拨测报文总长:范围1~1048576KB。
    • 拨测报文包数:范围1~10000。

    拨测报文长度(byte)(可选)

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”时需要配置。

    配置拨测报文 长度,范围16~65507字节,默认56字节。

    拨测间隔(ms)(可选)

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”时需要配置。

    配置拨测的间隔时长,范围10~10000毫秒,默认为1000毫秒。

    拨测时长(s)(可选)

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”时需要配置。

    配置拨测的时长,可选范围1~60秒,默认为10秒。

    分片策略(可选)

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“连通性拨测”时可配置。

    可选:want、do、dont。

    说明:

    do:禁止分片,即使包丢弃;want:当包过大时分片;dont:不设置分片DF标志。

    TTL(可选)

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“连通性拨测”时可配置。

    配置报文生存期,范围为1~255,默认为30。

    采集时长(s)

    诊断功能选择“网络负载监测”时需配置。

    配置负载监测的时长,范围2~300秒,默认为10秒。

    采集间隔(s)

    诊断功能勾选“网络负载监测”时需配置。

    配置负载监测的采集间隔,范围1~10秒,默认为10秒。

    网络数据流量统计(可选)

    诊断功能选勾选“网络负载监测”时可配置。

    配置是否开启网络数据流量的统计功能。

    说明:

    开启网络数据流统计功能,采集阶段会监测内核网络协议栈中关键函数并进行统计分析,会占用较多系统资源,增加网络延迟。

    该功能仅支持鲲鹏DevKit性能分析的兼容性列表中内核版本为4.15.0到5.4.0的操作系统,并且UOS 20操作系统内核也无法支持该功能。

    服务端CPU亲和性

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需配置。

    配置服务端CPU亲和性,填写CPU核心编号。

    客户端CPU亲和性

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需配置。

    配置客户端CPU亲和性,填写CPU核心编号。

    拨测带宽

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需配置。

    配置拨测时的带宽,单位为Mb/s和Kb/s。

    拨测报文总长(byte)

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需配置。

    配置拨测报文的总长度。

    拨测报文包数

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需配置。

    配置拨测报文发包数。

    并发连接数

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需配置。

    配置拨测时的并发链接,默认为1。

    套接字缓冲区(byte)

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需配置。

    配置套接字缓冲区大小。

    MSS长(byte)

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”时需配置。

    配置TCP最大分片长度,默认1460字节,范围88-1460字节。

    支持零拷贝

    诊断类型选择“普通诊断”,诊断功能选择“网络拨测”,拨测场景选择“TCP拨测”或“UDP拨测”时需配置。

    配置是否支持零拷贝发送数据。

    过滤条件(可选)

    诊断类型选择“普通诊断”,诊断功能勾选“丢包诊断”时选择配置。

    配置需要过滤的IP和网卡名称。

    采样时长(s)

    诊断类型选择“普通诊断”,诊断功能勾选“丢包诊断”时需配置。

    配置丢包诊断采样时长,默认10秒,范围1~300秒。

    采样频率(ms)(可选)

    诊断类型选择“普通诊断”,诊断功能勾选“丢包诊断”,“采样内核丢包调用栈”开启时需配置。

    配置丢包诊断的采样频率,默认1毫秒,范围1~1000毫秒。

    采集文件大小(MiB)(可选)

    诊断类型选择“普通诊断”,诊断功能勾选“丢包诊断”,“采样内核丢包调用栈”开启时选择配置。

    配置丢包诊断的采集文件大小,默认1024MiB,范围1~1024MiB。

    抓包网口

    诊断类型选择“普通诊断”,诊断功能勾选“网络抓包”时需配置。

    配置进行网络抓包的网卡。

    过滤条件

    诊断类型选择“普通诊断”,诊断功能勾选“网络抓包”时需配置。

    • IP协议类型:配置抓包的IP协议类型,可多选,可不选。
    • IP1
    • 端口1
    • IP2
    • 端口2
    • 传输方向:配置抓包的传输方向,可选“发”、“收”和“双向”。

    抓包时长(s)

    诊断类型选择“普通诊断”,诊断功能勾选“网络抓包”时需配置。

    配置网络抓包的时长,默认10s,范围1~300秒。

    抓包包数

    诊断类型选择“普通诊断”,诊断功能勾选“网络抓包”时需配置。

    配置网络抓包的抓包数,默认1000,范围1~10000。

    文件大小

    诊断类型选择“普通诊断”,诊断功能勾选“网络抓包”时需配置。

    配置抓包文件的大小,默认100,范围10~1024。

    文件数

    诊断类型选择“普通诊断”,诊断功能勾选“网络抓包”时需配置。

    配置抓包的文件数,默认1,范围1~10。

    服务类型

    诊断类型选择“RDMA诊断”时需配置。

    配制拨测类型,默认勾选全部,可选:RC、UD、UC。

    拨测信息

    诊断类型选择“RDMA诊断”时需配置。

    • 任务节点
    • 任务RDMA设备
    • 任务ib端口
    • 目标节点
    • 目标RDMA设备
    • 目标ib端口
    • 端口:默认为18515,范围为0~65535
    • 拨测次数
    说明:

    拨测信息中的端口与压测信息中的端口不可相同。

    拨测消息大小(Byte)

    诊断类型选择“RDMA诊断”时可选配置。

    配置拨测消息大小,仅针对RC、UC服务类型生效;默认为4096,取值范围4096~1073741824。

    消息交换次数

    诊断类型选择“RDMA诊断”时可选配置。

    配置拨测时的消息交换次数,默认为1000,取值范围1000~10000。

    操作类型

    诊断类型选择“RDMA诊断”,诊断功能勾选“性能压测”时需配置。

    配置需压测的操作类型。

    可选择:WRITE、READ、SEND。

    服务类型

    诊断类型选择“RDMA诊断”,诊断功能勾选“性能压测”时需配置。

    配置压测类型,默认勾选全部,操作类型为“WRITE”可选RC和UC;操作类型为“READ”可选RC;操作类型为“SEND”可选RC、UC、UD和XRC。

    压测信息

    诊断类型选择“RDMA诊断”,诊断功能勾选“性能压测”时需配置。

    • 任务节点
    • 任务RDMA设备
    • 任务ib端口
    • 目标节点
    • 目标RDMA设备
    • 目标ib端口
    • 端口:默认为18515,范围为0~65535
    • 拨测次数
    说明:

    压测信息中的端口与拨测信息中的端口不可相同。

    任务时间

    配置任务是否立即执行,默认选择“立即执行”,可选“立即执行”和“预约定时启动”;“高级配置”中需配置。

    选择“预约定时启动”时,需配置“采集方式”、“采集时间”和“采集日期”。

    周期采集:该任务在采集周期内每天生效一次;周期采集需配置“采集时间”和“采集日期”。

    单次采集:该任务只生效一次;单次采集需配置“采集日期和时间”。

    说明:
    • 单个用户最多可创建20个预约任务。
    • 新创建的预约任务会出现在右上角“>工具设置>系统诊断”中的“预约任务”列表中,可在“预约任务”列表中查看、修改和删除(可批量删除)预约任务。
    • 预约任务暂不支持重启,有预约的任务暂无重启按钮。
  3. 单击“确认”完成分析任务的创建。

    单击任务名称后面对应的图标可以执行如下操作:

    • :停止分析任务,停止分析任务后,已采集的信息会被删除。
    • :重启分析任务,可修改任务参数配置并重新启动分析任务。
    • :删除分析任务,删除分析任务会将该分析任务下的数据都删除,请谨慎操作。
    • :修改任务或报告名称,可修改对应任务或报告名称(报告名称规则同任务名称一致)。

    用户中途离开(如退出登录)或切换界面,采集分析任务不中断。

    用户经鉴权后,重新访问系统,可以查看进行中的任务执行进度,或已完成分析任务的分析报告。
