Calico组网典型结构

Calico组件的基本原理是通过IP Tunnel或VxLAN的方式进行数据封解包，经过ACL定义和iptables规划网络策略，使用内核的路由表达成端到端的数据交换，如图3所示。

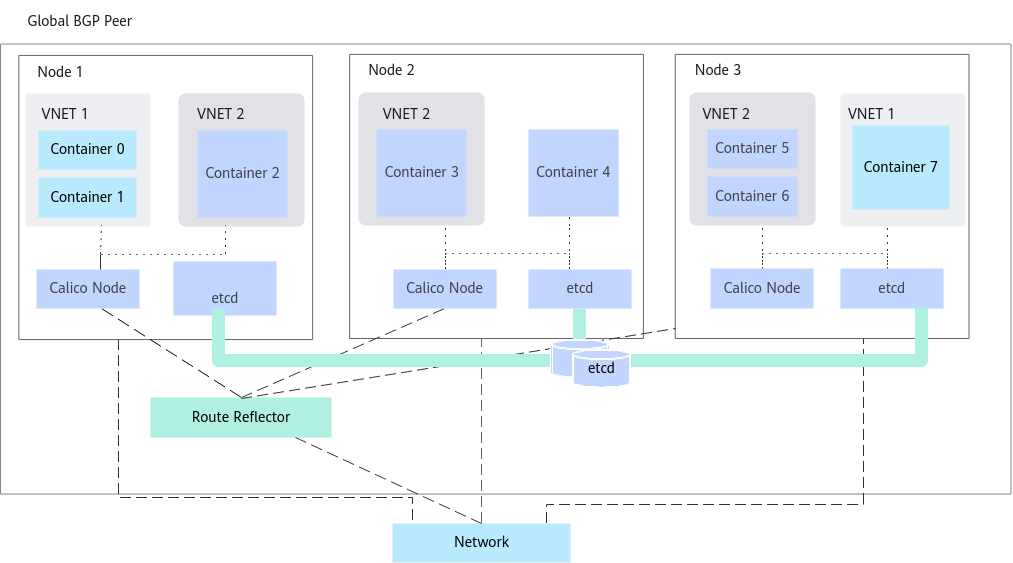

Calico集群组网拓扑基本结构存在以下三大部分内容，如图 Calico组网典型拓扑图所示：

• 集群物理节点之间网络互相连通，Calico组件通过裸机网络、IPIP或VxLAN宿主机网络的方式Overlay模式完成节点间网络平面的互通。
• 集群物理节点内部，Calico组件通过veth pair方式映射网络至容器内部，通过路由表和iptables方式管理容器端口网络信息。
• 集群物理节点间，Calico组件之间通过etcd组件集群交换集群拓扑信息，并通过BGP协议获取集群内容器服务的路由信息，实现跨节点的容器网络互通。
