火焰图扫描模式使用场景

用户可以通过在命令./tiancheng之后，添加“--flamegraph”参数的方式，实现对火焰图SVG文件中热点函数的扫描和分析。推荐用户优先使用火焰图扫描模式进行分析。

前提条件

以天秤源码优化工具安装路径“/home/tiancheng-x.x.x-Linux-Kunpeng”为例。

火焰图扫描使用示例

解析火焰图SVG文件，对Top3的热点函数进行扫描并输出分析报告。此处以扫描“/home/demo”路径下的hotspot.svg文件，分析报告存放至“/home/demo”路径为例，请根据实际情况进行修改。

./tiancheng --flamegraph /home/demo/hotspot.svg --top=3 -I /path/to/code_project/include -o /home/demo -r /path/to/code_project

解析“/home/demo”下的hotspot.svg文件，提取出前3个热点函数，对前3个热点函数进行扫描，同时指定项目的头文件，在“/home/demo”下生成向量化检查报告和JSON报告文件。同时指定待分析源码文件所属项目的根目录“/path/to/code_project”，避免头文件缺失。

返回信息如下：

Compile database file does not exist or is unreachable.
Target functions to analyze:
  - FindCompoundDictionaryMatch (Score: 14.42%)  // 提示待分析的函数为FindCompoundDictionaryMatch函数，Score表示该函数的采样占比。
  - FindLongestMatchH5.constprop.0 (Score: 12.39%)
  - FindMatchLengthWithLimit (Score: 6.13%)
[Locator] Analyzing: FindCompoundDictionaryMatch    // 开始匹配FindCompoundDictionaryMatch函数。
  -> [Match] /path/to/code_project/enc/hash.h: 510  // 成功匹配FindCompoundDictionaryMatch函数所在的hash.h源文件，510表示该函数所在的行数。
[Locator] Analyzing: FindLongestMatchH5
  -> [Match] /path/to/code_project/enc/hash_longest_match_inc.h: 163
[Locator] Analyzing: FindMatchLengthWithLimit
  -> [Match] /path/to/code_project/enc/find_match_length.h: 37


================================================================================
Analyzing file: /path/to/code_project/enc/find_match_length.h
--------------------------------------------------------------------------------
Start to recognize file: /path/to/code_project/enc/find_match_length.h
compile_commands.json not found under: /path/to/code_project
Recursively collecting include paths as fallback.
Start to scan code.


[Match Found] Function: FindMatchLengthWithLimit at /path/to/code_project/enc/find_match_length.h:37
  [FilterAnchors] Limiting from 21 to 10 anchors
  [CallDepth] Function 'FindMatchLengthWithLimit': original anchors=21, filtered=10 → disabling interprocedural analysis


Vectorization check task is being executed. Please wait...
Scanning start time: 2026/05/27 16:39:20


================================================================================
Analyzing file: /path/to/code_project/enc/hash.h   // 分析hash.h源文件。
--------------------------------------------------------------------------------
Start to recognize file: /path/to/code_project/enc/hash.h    // 开始识别hash.h源文件。
compile_commands.json not found under: /path/to/code_project
Recursively collecting include paths as fallback.
Start to scan code.   // 开始扫描代码。


[Match Found] Function: FindCompoundDictionaryMatch at /path/to/code_project/enc/hash.h:510   // 提示FindCompoundDictionaryMatch函数匹配成功。
  [FilterAnchors] Limiting from 49 to 10 anchors    // 提示将过滤锚点数量从49个限制为10个。
  [CallDepth] Function 'FindCompoundDictionaryMatch': original anchors=49, filtered=10 → disabling interprocedural analysis   // 限制调用深度，提示禁用跨函数分析。

Vectorization check task is being executed. Please wait...
Scanning start time: 2026/05/27 16:39:32


================================================================================
Analyzing file: /path/to/code_project/enc/hash_longest_match_inc.h
--------------------------------------------------------------------------------
Start to recognize file: /path/to/code_project/enc/hash_longest_match_inc.h
compile_commands.json not found under: /path/to/code_project
Recursively collecting include paths as fallback.
Start to scan code.
For the details information, please check:

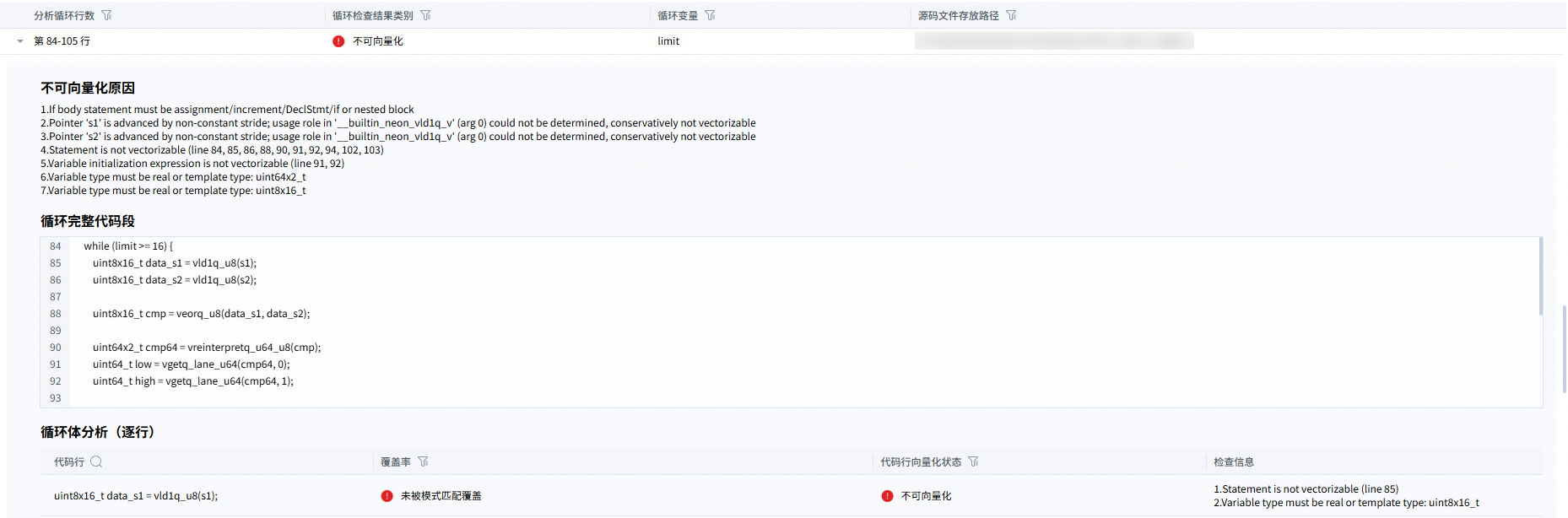

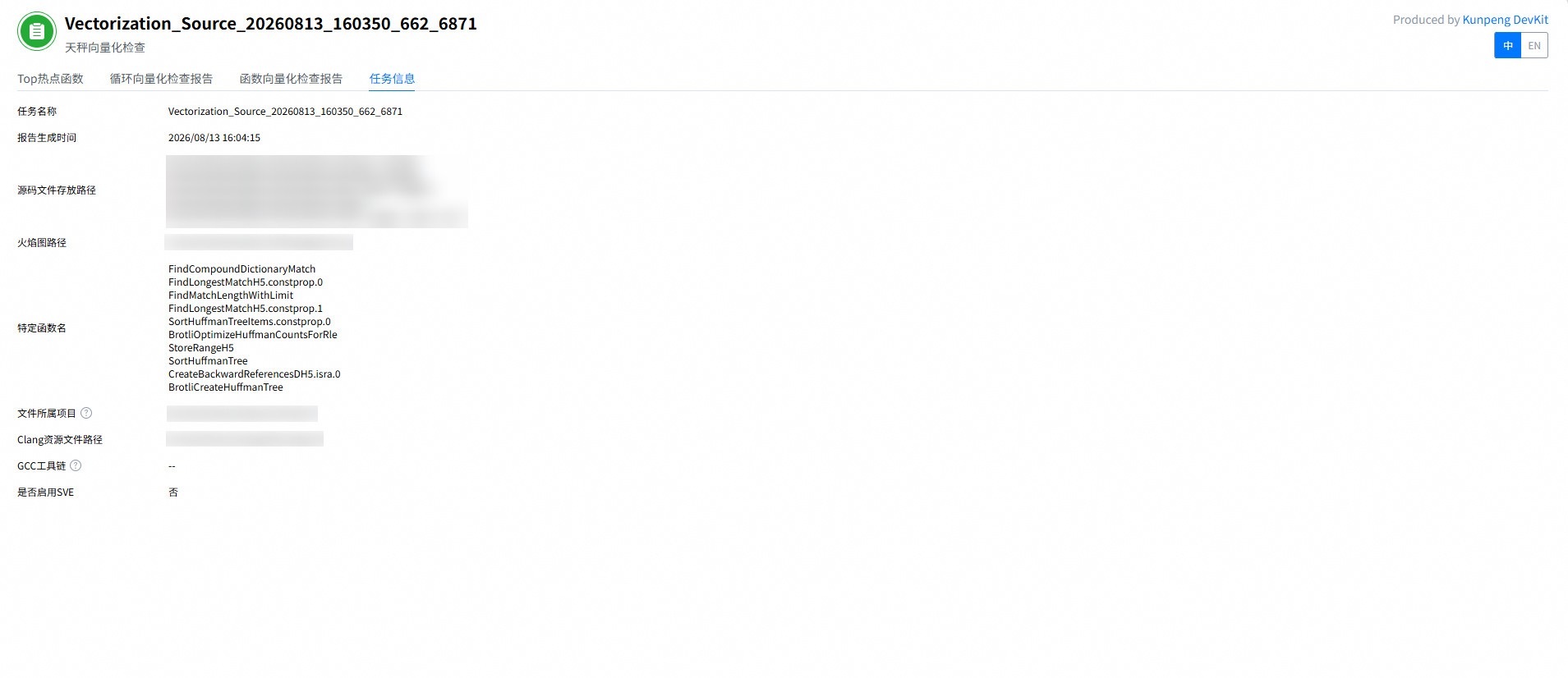

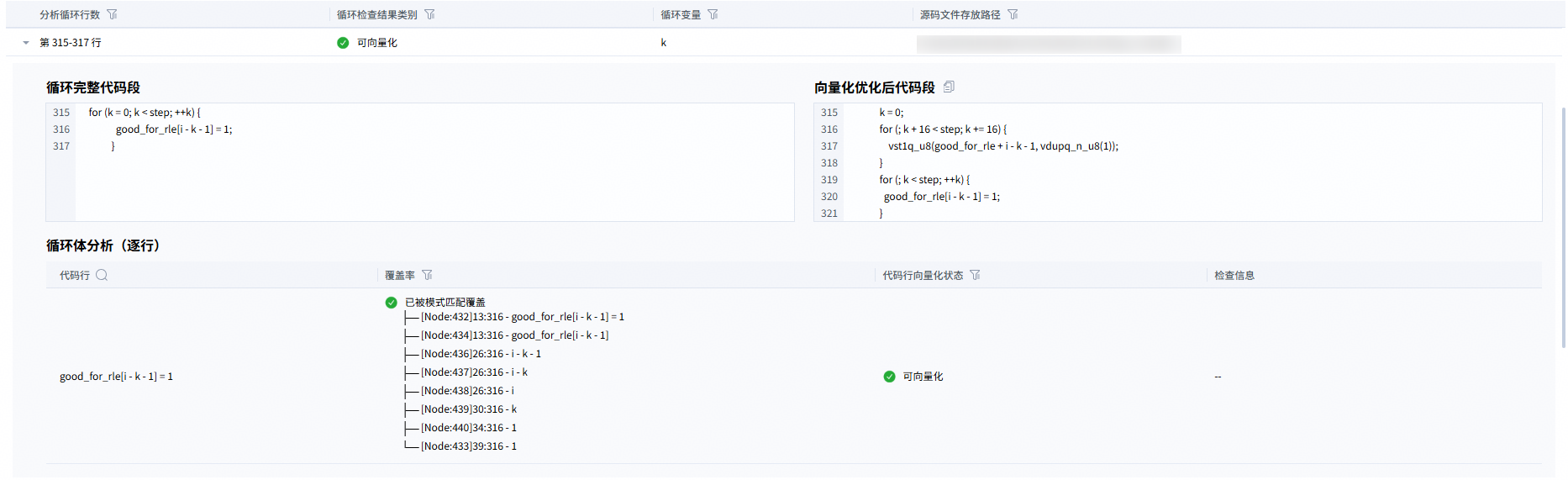

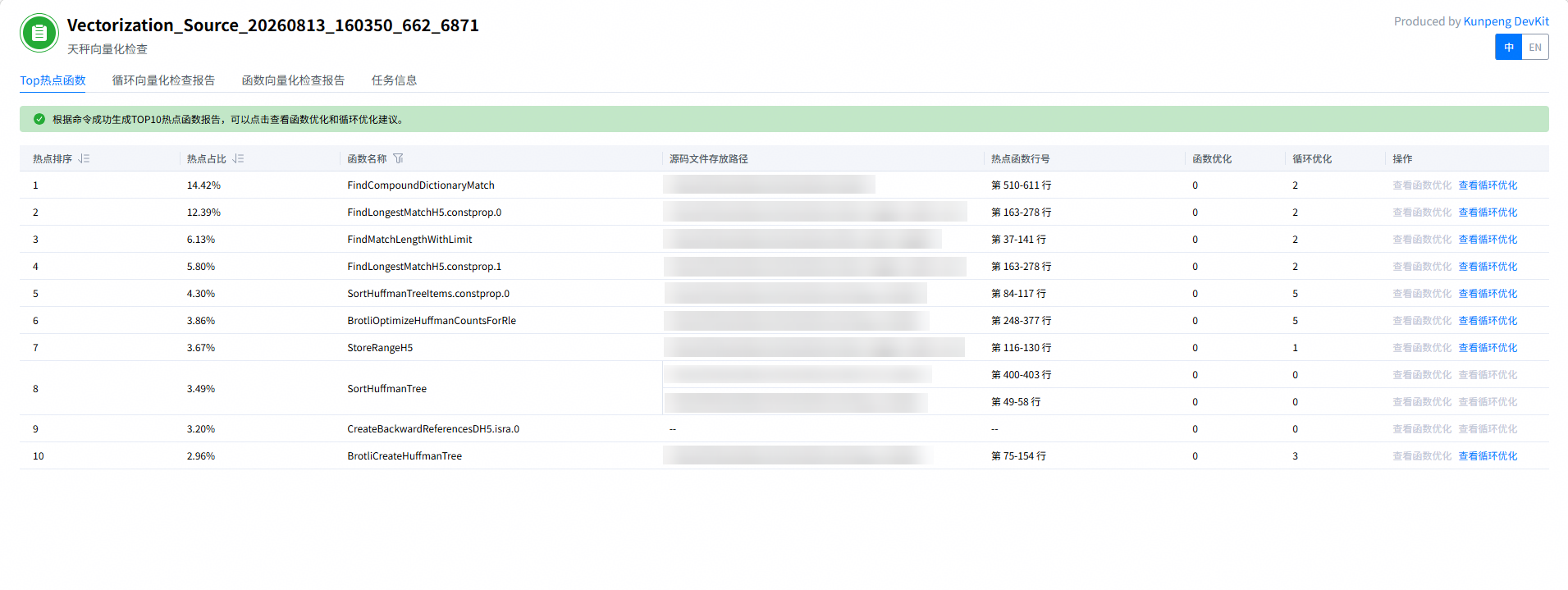

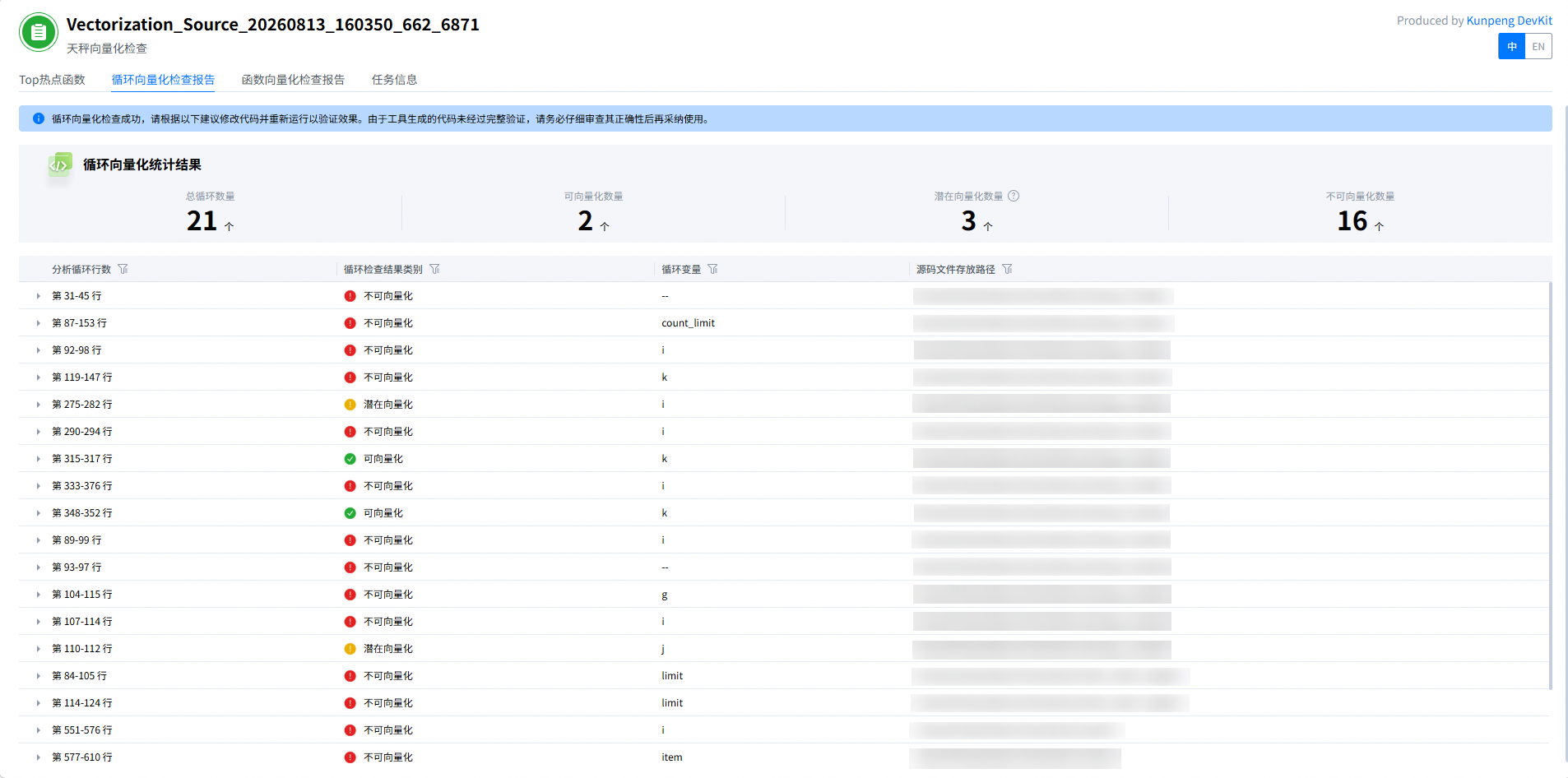

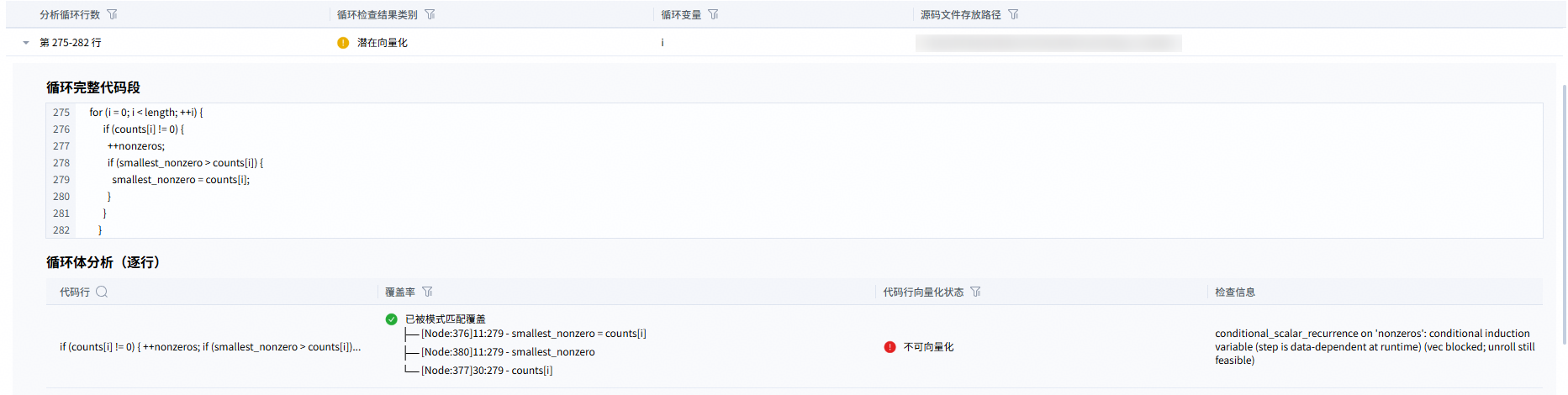

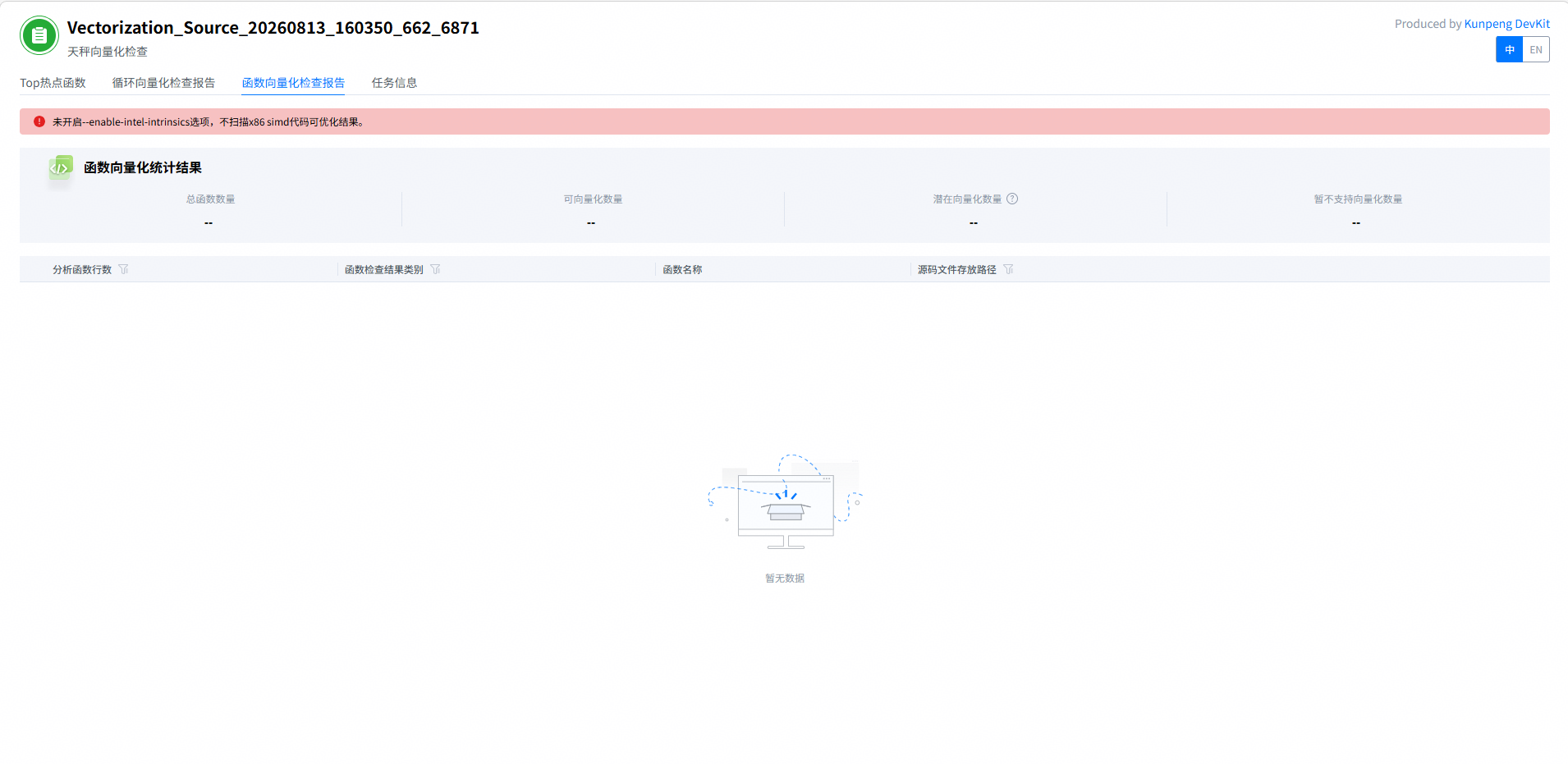

Successfully generated vectorization report: /home/demo/Vectorization_Source_20260527_163925_111_3056.html    // 提示向量化检查报告文件的存放路径。
Successfully generated vectorization optimization result: /home/demo/Vectorization_Optimization_Result_20260527_163925_111_3056.json   // 提示JSON报告文件的存放路径。

打开生成的JSON报告文件，分析并确认修改点。

vim /home/demo/Vectorization_Optimization_Result_20260527_163925_111_3056.json

JSON文件详情如下：

{
  "advisor_items": [
    {
      "opt_file": {
        "begin_line": 315,
        "description": "",
        "end_line": 317,
        "fileName": "/path/to/code_project/enc/hash.h",
        "headerFile": "#include <arm_neon.h>",
        "headerLocBegin": 11,
        "headerLocEnd": 11,
        "sample_code": "          k = 0;\n          for (; k + 16 < step; k += 16) {\n              vst1q_u8(good_for_rle + i - k - 1, vdupq_n_u8(1));\n          }\n          for (; k < step; ++k) {\n            good_for_rle[i - k - 1] = 1;\n          }"
      }
    },
    {
      "opt_file": {
        "begin_line": 348,
        "description": "",
        "end_line": 352,
        "fileName": "/path/to/code_project/enc/hash.h",
        "headerFile": "#include <arm_neon.h>",
        "headerLocBegin": 11,
        "headerLocEnd": 11,
        "sample_code": "        k = 0;\n        for (; k + 4 < stride; k += 4) {\n            vst1q_u32(counts + i - k - 1, vdupq_n_u32(count));\n        }\n        for (; k < stride; ++k) {\n          /* We don't want to change value at counts[i],\n             that is already belonging to the next stride. Thus - 1. */\n          counts[i - k - 1] = (uint32_t)count;\n        }"
      }
    }
  ],
  "code": 0,
  "recognizedPattern": 2
}

表1 字段说明
字段	字段说明
advisor_items	代码优化点建议数组，里面的每一项都是一个代码优化点建议。
opt_file	单个优化建议的详细信息。
begin_line	需要优化代码的起始行号。示例中“315”为优化代码的起始行号。
description	优化建议的详细描述。
end_line	需要优化代码的结束行号。示例中“317”为优化代码的结束行号。
fileName	当前分析的源文件所在路径。示例中“/path/to/code_project/enc/hash.h”为分析的源文件所在路径。
headerFile	需要添加的头文件。示例中“#include <arm_neon.h>”表明此段代码需要添加ARM NEON的头文件，用于使用NEON指令集。
headerLocBegin	头文件插入的起始行号。若为-1，表示头文件在原始代码中已经包含，无需手动添加。若为正整数，表示头文件插入的起始行号。示例中“11”为头文件插入的起始行号。
headerLocEnd	头文件插入的结束行号。若为-1，表示头文件在原始代码中已经包含，无需手动添加。若为正整数，表示头文件插入的结束行号。示例中“11”为头文件插入的结束行号。
sample_code	推荐的向量化实现代码样例，可直接用于替换源文件的原始代码。示例中以下代码为优化后的代码样例。 k = 0;\n for (; k + 16 < step; k += 16) {\n vst1q_u8(good_for_rle + i - k - 1, vdupq_n_u8(1));\n }\n for (; k < step; ++k) {\n good_for_rle[i - k - 1] = 1;\n }
code	工具执行状态码。 0表示工具执行成功。非零值表示异常中断。示例中“0”表明工具执行成功。
recognizedPattern	需要优化的代码段数量。示例中“2”表明有2处代码需要优化。

根据JSON报告进行代码改写。
1. 查看advisor_items，其中包含了所有识别到的优化建议。
2. 对于每个优化建议，查看begin_line和end_line字段，确定需要替换的代码范围。
3. 将sample_code字段中的向量化代码复制并替换源文件对应位置的代码（第begin_line行至第end_line行）。
4. 检查headerLocBegin和headerLocEnd字段：
  - 如果值为-1，表示头文件已存在，无需添加。
  - 如果为正整数，需要在指定位置添加headerFile中的头文件声明。
5. 保存修改后的文件，即可完成自动化改写。
