集群切换UCX组网

在使能UCX之前，需要在Ceph配置文件中新增一些UCX相关的配置和配置UCX环境变量。为了使能UCX多轨功能，还需要配置UCX_MAX_RNDV_RAILS和UCX_MAX_EAGER_RAILS两个选项。

1. 查看硬件和驱动是否支持RoCE。以Mellanox网卡为例。

   1	lspci | grep Mellanox

   如果支持RoCE，将返回如下信息：



2. 在所有服务端节点停止Ceph服务。

   1	systemctl stop ceph.target

3. 在所有服务端节点和客户端节点，修改Ceph配置文件。在“/etc/ceph/ceph.conf”的global字段下新增如下信息。

   1 2 3 4 5 6

   ms_type = async+ucx ms_public_type = async+ucx ms_cluster_type = async+ucx ms_async_ucx_device=mlx5_0:1,mlx5_1:1 ms_async_ucx_tls=rc_verbs,self ms_async_ucx_max_recv=14



   • ms_async_ucx_device中的设备名称可以通过show_gids查询，可填写多个网络设备。
   • 若需要在前端网络使能ucx，需要将ms_public_type=async+ucx，若仅使能后端网络需将ms_type和ms_public_type均设置为async+posix。
   • cluster_network和public_network的IP地址应与UCX设备（RoCE网口）的IP地址一致。
4. 在所有服务端节点和客户端节点，配置UCX环境变量。修改“/etc/sysconfig/ceph”文件，在文件中的空白处新增如下信息。

   1 2 3 4 5 6

   UCX_MODULE_DIR=/lib64/ucx UCX_RNDV_THRESH=32k UCX_MEM_MMAP_HOOK_MODE=none UCX_MAX_RNDV_RAILS=4 UCX_MAX_EAGER_RAILS=4 UCX_PROTO_ENABLE=y



   • 需要UCX日志可以配置如下。

     1 2	UCX_LOG_FILE=/var/log/ceph/ucx_%p.log UCX_LOG_LEVEL=DEBUG

   • UCX_MEM_MMAP_HOOK_MODE有reloc/bistro/none可选，使能tcmalloc大页时需要配置成reloc。
   • 若需要同时使用两个网口，需要使能UCX多轨功能，配置UCX_MAX_RNDV_RAILS和UCX_MAX_EAGER_RAILS两个选项（1~4），将两个选项的值均配置成2或2以上。UCX多轨配置比bond组合方式流量分配更均衡，可以达到更大的网络带宽。
5. 在所有服务端节点和客户端节点，修改内存限制。修改“/etc/security/limits.conf”文件，在文件中的空白处新增如下信息。

   1 2 3 4

   root soft memlock unlimited root hard memlock unlimited ceph soft memlock unlimited ceph hard memlock unlimited

6. 修改systemd下的Ceph配置文件。修改“/lib/systemd/system/”文件中的ceph-mds@.service、ceph-mgr@.service、ceph-mon@.service和ceph-osd@.service，在service字段下新增如下信息。

   1 2 3

   LimitMEMLOCK=infinity LimitCORE=infinity PrivateDevices=no

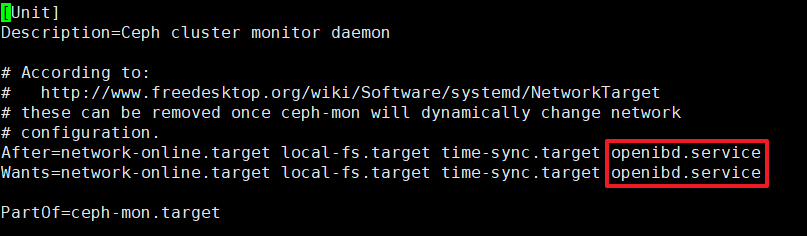

7. 修改“/lib/systemd/system/”文件中的ceph-mds@.service、ceph-mgr@.service、ceph-mon@.service和ceph-osd@.service，在After和Wants字段下新增如下信息。

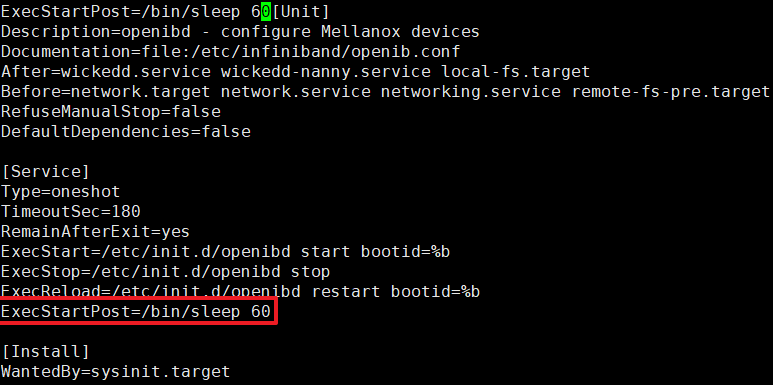

8. 配置openibd启动后等待60s（/usr/lib/systemd/system/openibd.service）。

   ExecStartPost=/bin/sleep 60



9. 在所有服务端节点和客户端节点设置如下。

   1 2	ulimit -l unlimited ulimit -n 1048576

10. 启动前检验UCX安装包是否已经安装齐全。


    请确保4个安装包均已安装，否则可能会导致OSD服务停止运行。

    rpm -qa | grep ucx

    4个安装包均已安装的预期结果示例。



11. 更新配置并启动Ceph。

    1 2	systemctl daemon-reload systemctl start ceph.target



    大压力场景下，仅支持256 images的规格。
